Частотомер цифровой щитовой ЦЧ0205-2-RS

Частотомеры щитовые электронные с цифровым отсчетом ЦЧ0205, ЦЧ0205-RS предназначены для измерения частоты переменного тока в электрических сетях 50 Hz, 60 Hz и 400 Hz.

Частотомеры с интерфейсом RS-485 (далее – интерфейс) позволяют при помощи персонального компьютера (ПК) и программы управления считывать результат измерения на мониторе ПК и устанавливать уставки нижнего и верхнего допустимых значений измеряемой частоты, при которых замыкаются контакты соответствующих реле, что позволяет проводить коммутацию внешних цепей.

Частотомеры могут использоваться на щитах управления и контроля электростанций и подстанций как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации.

Технические характеристики:

• Индикация результатов измерений – цифровая на четырехразрядном светодиодном индикаторе.
• Электропитание частотомеров – сеть переменного тока частотой 50 Hz, 600Hz или 400 Hz напряжением от 100 V до 250 V.
• Мощность, потребляемая от сети питания – не более 2 V×A.
• Диапазоны измерения:
  • от 35,00 Hz до 99,99 Hz, номинальная частота 50 Hz;
  • от 100,0 Hz до 800,0 Hz, номинальная частота 500 Hz.
• Выбор диапазона измерения – автоматический.
• Приведенная основная погрешность измерения не превышает 0,04% от номинальной частоты диапазона измерения.
• Диапазон входных напряжений цепи измерения – от 30 V до 250 V.
• Входное сопротивление цепи измерения – не менее 400 kΩ.
• Время установления рабочего режима – непосредственно после включения.
• Продолжительность непрерывной роботы – неограниченна.
• Рабочее положение частотомеров – произвольное.
• Диапазоны установки уставок для частотомеров с интерфейсом:
  • нижнего значения измеряемой частоты – от 35,00 Hz до 799,5 Hz;
  • верхнего значения измеряемой частоты – от 35,50 Hz до 800,0 Hz;
• Ток через выходные контакты реле – не более 5 А при коммутируемом напряжении не более 250 V переменного тока и не более 110 V постоянного тока и активной нагрузки.
• Коммутируемая мощность – не более 1250 V×A переменного тока и не более 250 W постоянного тока.
• Число срабатываний выходных контактов реле – не менее 105.

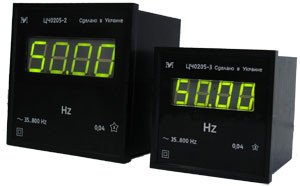

• Частотомеры, в зависимости от габаритных размеров по фланцу и наличия интерфейса, имеют исполнения:
  • ЦЧ0205-2 – размер по фланцу 96 mm x 96 mm х 86 mm без интерфейса;
  • ЦЧ0205-2-RS – размер по фланцу 96 mm x 96 х 86 mm mm c интерфейсом;
  • ЦЧ0205-3 – размер по фланцу 72 mm x 72 mm х 84 mm без интерфейса;
  • ЦЧ0205-3-RS – размер по фланцу 72 mm x 72 mm х 84 mm c интерфейсом.
• Масса, kg, не более:
  • 0,25 для частотомеров ЦЧ0205-2, ЦЧ0205-2-RS;
  • 0,2 для частотомеров ЦЧ0205-3, ЦЧ0205-3-RS.
• Норма средней наработки частотомеров на отказ – 10000 h.
• Средний срок службы частотомеров 10 лет.
