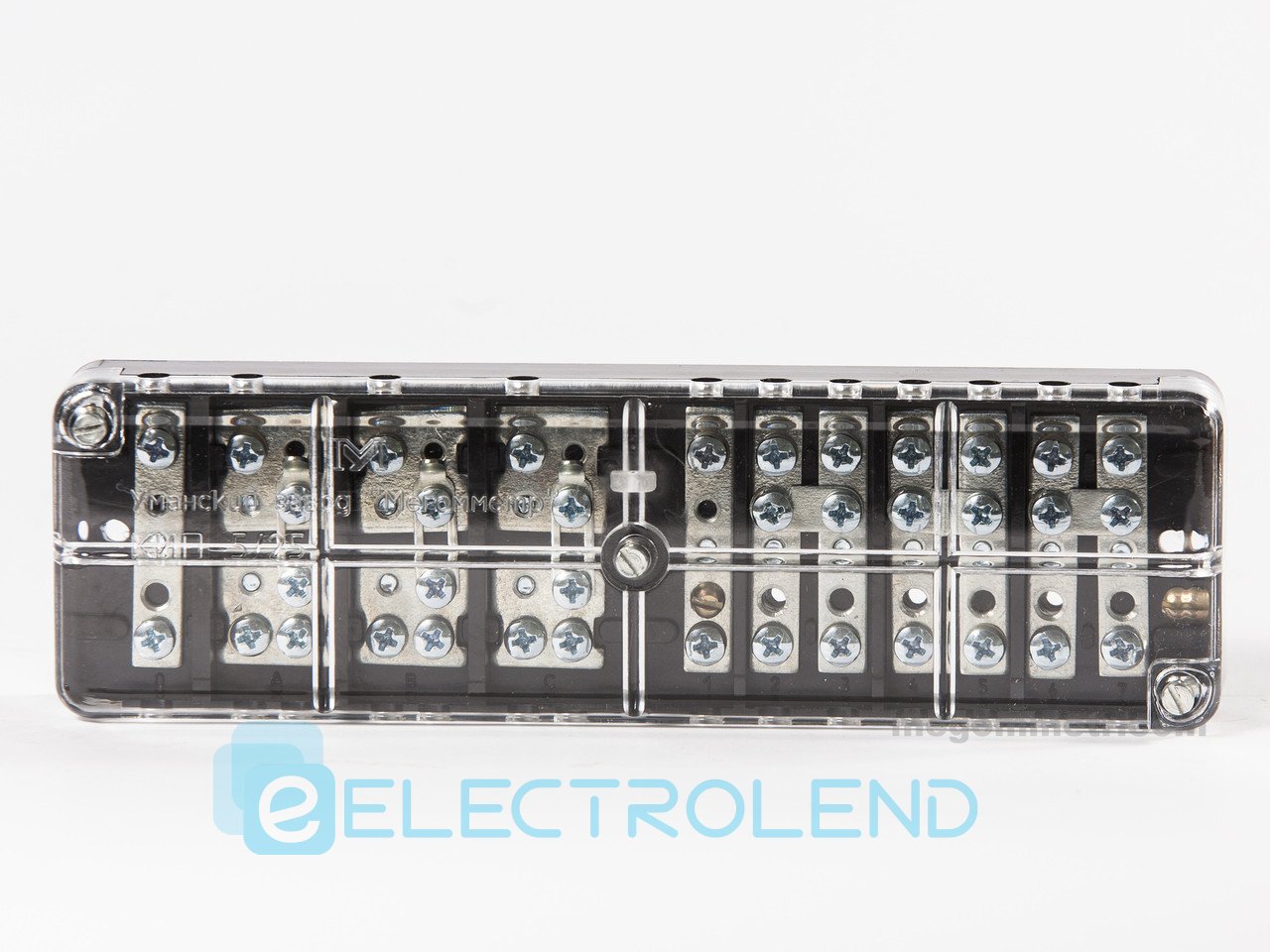

КОРОБКА ИСПЫТАТЕЛЬНАЯ ПЕРЕХОДНАЯ КИП-5/25

  Коробка испытательная переходная КИП-5/25 предназначена для подключения трехфазных индукционных и электронных счетчиков, обеспечивая отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.

  Коробка имеет прозрачную крышку, что позволяет визуально контролировать схему ее монтажа без повреждения пломбы.

  Коробка предназначена для установки в закрытых помещениях без агрессивных паров, пыли и газов, при температуре от минус 40 °С до плюс 55 °С.

  Зажимы цепей напряжения выдерживают ток до 5 А, цепей тока – до 25 А.

  Степень защиты коробки IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».

  Изоляционные части коробки обеспечивают защиту от воспламеняемости и распространения огня.

Габаритные и установочные размеры коробки:

Схема расположения зажимов:

Схема подключения счетчика и коробки испытательной переходной к четырех проводной сети 220/380 В:
