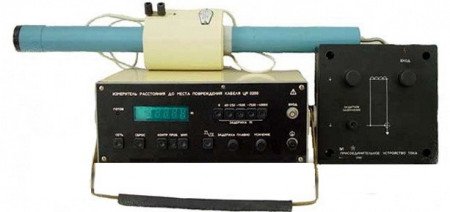

ЦР0200 Измеритель расстояния до места повреждения кабеля

• Измеритель расстояния до места повреждения кабеля ЦР0200 предназначен для определения расстояния до места повреждения типа “заплывающий пробой”, а также до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумагомасляной изоляцией типа СБ, АСБ, ЛАБ, ОСБ с номинальным напряжением 6 – 38 кВ, при испытательном напряжении от 15 до 50 кВ, при расстоянии до места повреждения до 40 км.

• Технические данные:

  Диапазон измерений расстояния до места повреждения кабеля от 40 до 40000 м. Пределы допустимого значения основной погрешности равны +20м.

  Пределы допустимого значения дополнительной погрешности равны половине пределов основной погрешности при изменении:

  • температуры окружающей среды на каждые 10°С от нормального значения 20 +5°С до значения минус 10 и плюс 40°С;
  • относительной влажности от нормальной величины 80% при температуре 20°С до величины 90% при температуре 30°С;
  • напряжения питающей сети на +10% от номинального значения 220 В. Измеритель ЦР0200 имеет устройство регулируемой длительности задержки импульса помехи. Поддиапазоны регулировки длительности приведены ниже:



    Поддиапазоны регулировки задержки, м	Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, м
    	Минимальное, не более	Максимальное, не более
    0	0	0
    60-250	60	270
    250-1500	230	1580
    1500-7500	1420	7880
    7500-40000	7120	42000


    Диапазон входных сигналов от 2 до 250 В. Электропитание измерителя осуществляется от сети переменного тока частоты 50 Гц с допускаемым отклонением +0,5 Гц, напряжением 220 В с допускаемым отклонением + 10%. Допускаемое содержание гармоник 5%.

    Мощность, потребляемая измерителем от цепи электропитания, не более 20 ВА.

    Габаритные размеры:

  • измерителя 335х305х140 мм;
  • присоединительного устройства напряжения 140х110х700 мм;
  • присоединительного устройства тока 79,5х192х192 мм; Масса:
  • измерителя без присоединительных устройств 5,5 кг;
  • присоединительного устройства напряжения 2,5 кг;
  • присоединительного устройства тока 1,2 кг.

  Продолжительность непрерывной работы 8 ч.
  Время перерыва до повторного включения 15 мин.
  Время установления рабочего режима, не более 5 мин.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
