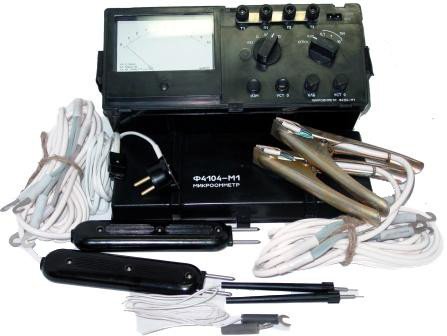

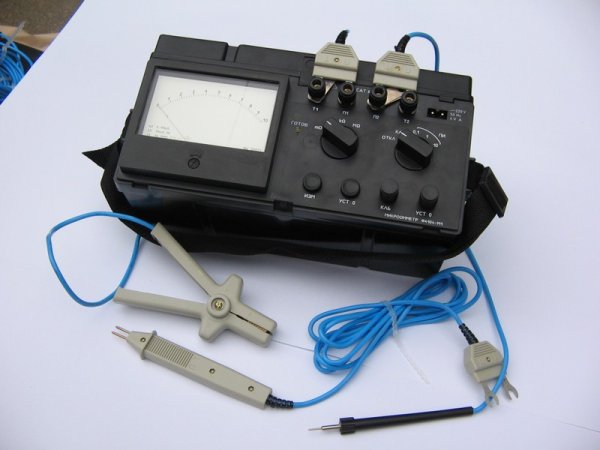

Микроомметр Ф4104-М1

• Микроомметр Ф4104-М1 предназначен для измерения сопротивления постоянному току и соответствует группе 4 по ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия», но с расширенным диапазоном рабочих температур от минус 40 до плюс 50 °С и относительной влажности воздуха до 95% при температуре 30 °С.

• Технические данные Ф4104-М1:

  Принцип действия микроомметра Ф4104-М1 основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.

  Микрометр Ф4104-М1 обеспечивает измерение сопротивления постоянному току в двенадцати диапазонах:

  • 0 ― 100 мкОм
  • 0 ― 1 мОм
  • 0 ― 10 мОм
  • 0 ― 100 мОм
  • 0 ― 1 Ом
  • 0 ― 10 Ом
  • 0 ― 100 Ом
  • 0 ― 1 кОм
  • 0 ― 10 кОм
  • 0 ― 100 кОм
  • 0 ― 1 МОм
  • 0 ― 10 МОм

  Пределы допустимых значений основной погрешности от конечного значения диапазона измерений:

  • ±4% в диапазоне 0 ― 100 мкОм;
  • ±2,5% в диапазонах 0 ― 1 мОм, 0 ― 10 мОм, 0 ― 100 мОм, 0 ― 1 Ом;
  • ±1,5% на остальных диапазонах.

  Класс точности Ф4104-М1:

  • 4,0 на диапазоне 0 ― 100 мкОм;
  • 2,5 на диапазонах 0 ― 1 мОм, 0 ― 10 мОм, 0 ― 100 мОм, 0 ― 1 Ом;
  • 1,5 на остальных диапазонах, установленных по ГОСТ 8.401 ― 80.

  Электропитание микроомметров Ф4104-М1 осуществляется:

  • от сети переменного тока напряжением 220±22 В, частотой 50±0,5, 60±0,5 Гц и содержанием гармоник до 5%;
  • от сети переменного тока напряжением 220±11 В, частотой 400±10 Гц и содержанием гармоник до 5%;
  • от химических источников (9 элементов А373) постоянного тока напряжением 12 ^{+ 3}_-1,5 В.

  Мощность, потребляемая от сети переменного тока, не превышает 4 ВА.

  Ток, потребляемый от химических источников тока, не превышает 120 мА.

  Максимальный ток в измеряемом сопротивлении соответствует значениям, приведенным ниже:

  Диапазон измерений	Ток в измеряемом сопротивлении, А		Продолжительность импульса измерительного тока, не более, мс
  	Мин.	Макс.
  0 ― 100 мкОм, 0 ― 1 мОм, 0 ― 10 мОм	6	8	18
  0 ― 100 мОм, 0 ― 1 Ом, 0 ― 10 Ом	0,6	0,8	180
  0 ― 100 Ом, 0 ― 1 кОм, 0 ― 10 кОм	0,6х0,001	0,8х0,001	Постоянный ток
  0 ― 100 кОм, 0 ― 1 МОм, 0 ― 10 МОм	0,6х0,000001	0,8х0,000001	Постоянный ток

  Время установления рабочего режима не более 1 мин.

  Продолжительность непрерывной работы от повторного включения не менее 5 мин.

  Продолжительность непрерывной работы от химических источников тока определяется их ёмкостью.

  Габаритные размеры микроомметра Ф4104-М1 305 х 125 х 155 мм.

  Масса Ф4104-М1 не более:

  • микроомметр Ф4104-М1 без химических источников тока, 2 кг;
  • блок питания 0,3 кг;
  • сумка с принадлежностями 2,1 кг.

• Комплект поставки Ф4104-М1

  №	Наименование	Количество
  1.	микроомметр Ф4104-М1	1
  2.	блок питания (установлен)	1
  3.	шнур	1

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
