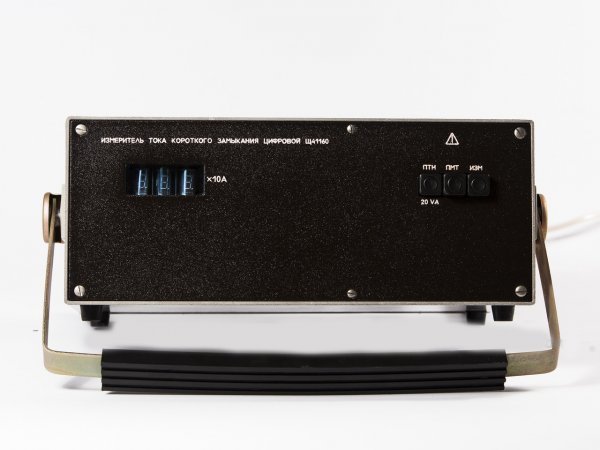

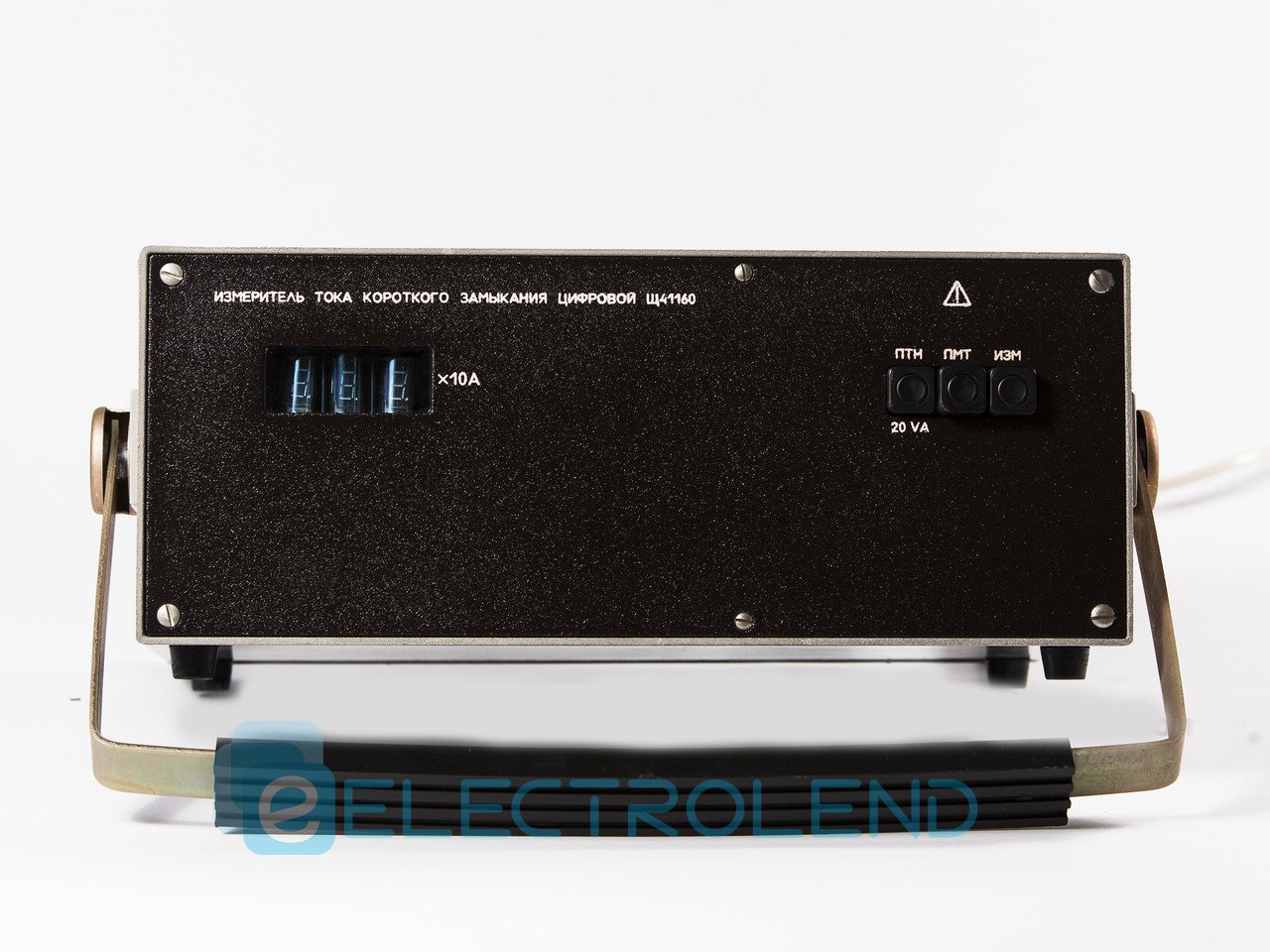

Щ41160 Измеритель тока короткого замыкания цифровой

• Щ41160 Измеритель тока короткого замыкания цифровой Мегомметр



  Измеритель тока короткого замыкания цифровой Щ41160 предназначен для измерения тока однофазного короткого замыкания цепи фаза-нуль в сетях переменного тока 380/220В, частоты 50 Гц с глухозаземленной нейтральной точкой питающего трансформатора и углом сдвига фаз между напряжением и током 35 ±2,5°С.

  В основу работы прибора положено измерение реального тока короткого замыкания с ограничением времени протекания тока короткого замыкания длительностью не более 10мс.

• Технические данные:

  Диапазон измерения тока 10 ― 1000 А. Предел допускаемого значения относительной основной погрешности определяется по формуле: b=±[10+1(J_k/J-1)] , где b ― предел допускаемого значения относительной основной погрешности в процентах; J_k ― конечное значение диапазона измерений; J ― измеренное значение тока короткого замыкания.

  Электропитание измерителя от сети переменного тока 220 ±22 B, частотой 50 ±0,5 Гц.
  Потребляемая мощность, не более 20 ВА.

  По условиям эксплуатации и транспортирования измеритель относится к группе 4 ГОСТ22261-82, но с расширенным диапазоном рабочих температур от -30 до +40°С.



  Габаритные размеры, мм – 335 х 305 х 140

  Масса измерителя с комплектом ЗИП, кг – 6,9



  Параметр	Значение
  Габаритные размеры, мм	335х305х140
  Масса измерителя, кг	не более 6,8
  Масса одиночного комплекта ЗИП, кг	не более 4,5
  Время установления рабочего режима, мин	5
  Продолжительность непрерывной работы, ч	8
  Время перерыва до повторного включения, мин	не менее 15



• Комплект поставки Щ41160

  №	Наименование	Количество
  1.	Измеритель тока короткого замыкания цифровой Щ41160	1
  2.	Провод соединительный (ФАЗА)	1
  3.	Провод соединительный (НУЛЬ)	1
  4.	Сумка	1
  5.	Вставка плавкая ВПБ6-5	1
  6.	Руководство по эксплуатации	1

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
