Щит этажный ЩЭ-5ст 02 940х1162х140 встраиваемый цельнокорпусный под однофазный счетчик Билмакс

Корпус этажный ЩЭ-5ст 02 предназначен для установки в него приборов для учета и распределения электроэнергии напряжением U=220 В или U=380 В и устройств защитного отключения при перегрузках, коротких замыканиях и недопустимых точках утечки на землю в трехфазных сетях напряжением 380/220В частотой до 50 Гц с глухозаземленной нейтралью и нулевым защитным проводником, а также слаботочных приборов в специальном отсеке. Корпуса изготавливаются в 5-ти исполнениях (для 6-ти,5-ти,4-х,3-х и 2-х счетчиков).

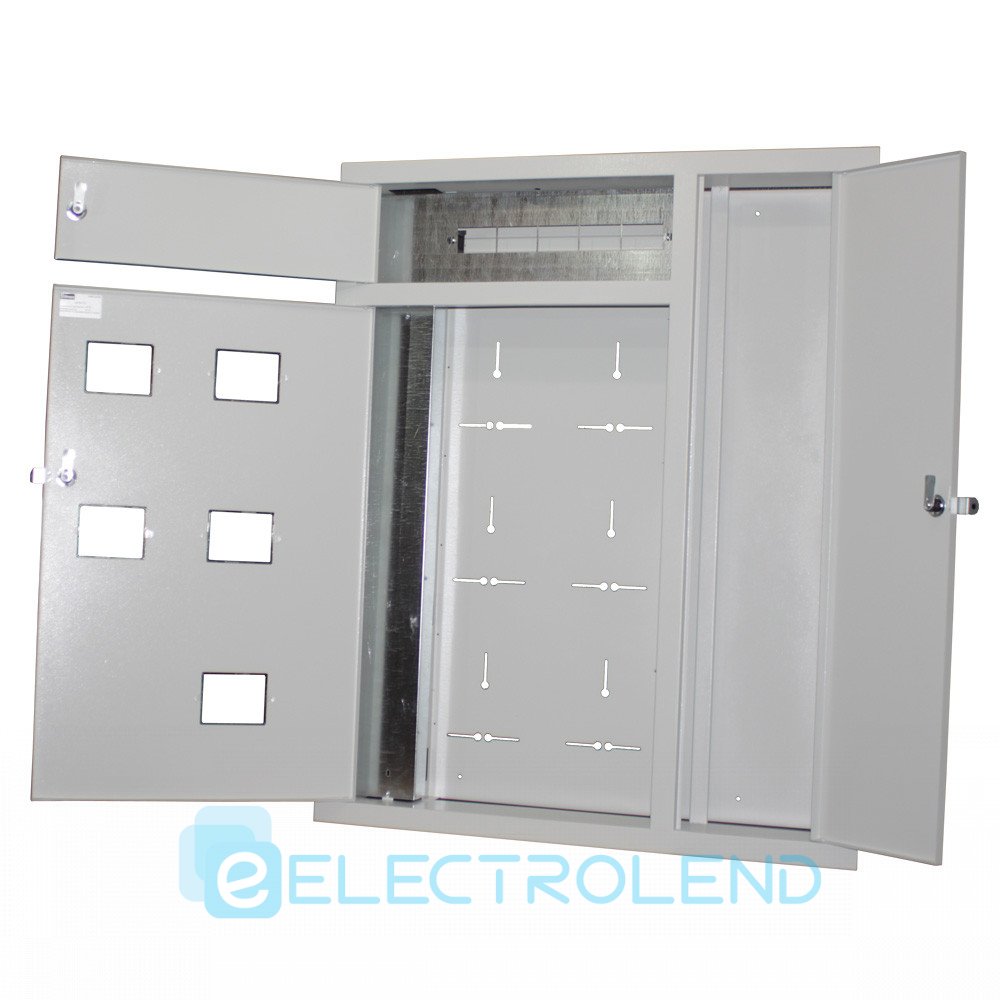

Конструктивно щит выполнен в виде шкафа с дверцами, закрывающимися на ключ, что позволяет ограничить доступ посторонних лиц к установленным приборам. На дверцах предусмотрены смотровые окна для снятия показаний с приборов учета. Внутри предусмотрены: кронштейны для установки 6-ти,5-ти,4-х, 3-х или 2-х 1-ф или 3-ф электросчетчиков, места для установки вводных устройств защитного отключения (УЗО) или вводных автоматических выключателей (ВАВ) с пломбируемыми панелями, места для распределительных автоматических выключателей (АВ) и монтажные панели для прочих целей.Автоматические выключатели и устройства защитного отключения конструктивно должны быть предназначены для крепления на DIN рейке шириной 35 мм.

Характеристики

Габаритные размеры, мм (шир. х выс. х глуб.): 940 х 1162 х 140.
Размер ниши, мм (шир. х выс. х глуб.): 880 х 1110 х 140.
Количество счетчиков: 5.
Место под автоматические выключатели до 20 групп в отдельных отсеках.
Щит под 1ф счетчики со слаботочным отсеком.
Цельнокорпусный.
Тип замков – поворотный пластиковый.
