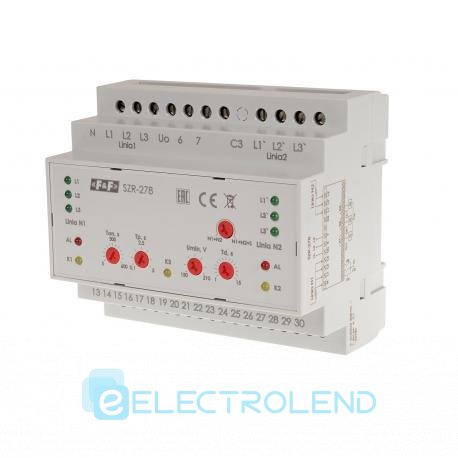

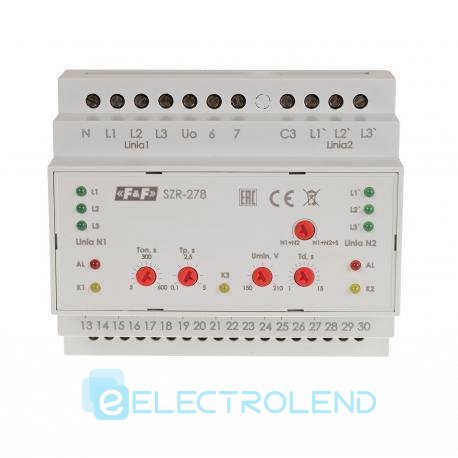

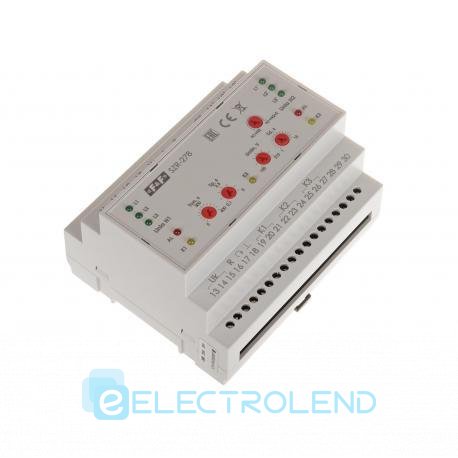

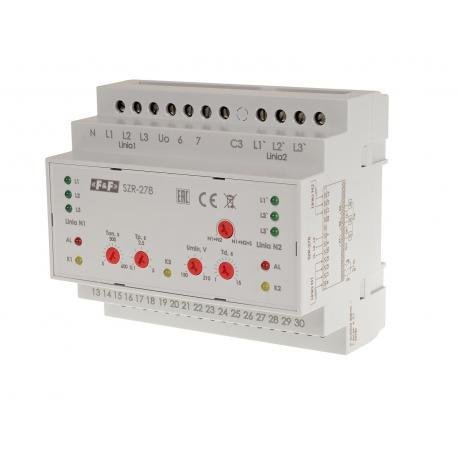

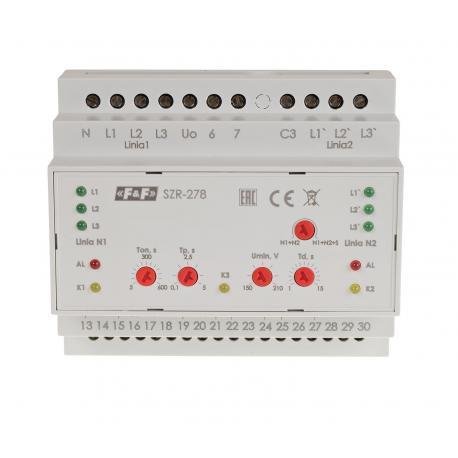

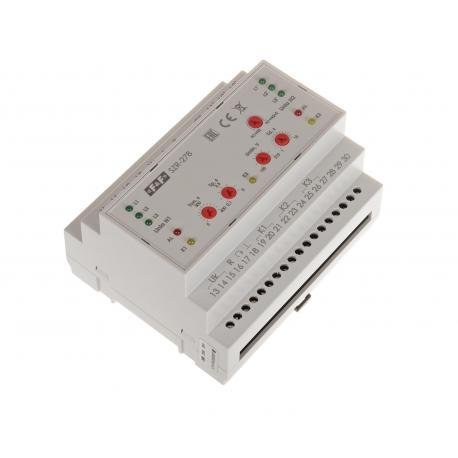

Автоматический переключатель фаз SZR-278 450В для работы с генератором F&F

Автоматический переключатель фаз SZR-278 450В для работы с генератором F&F

Контроллер SZR-278 предназначен для контроля правильности работы линий электропередач и автоматического переключения электропитания объекта на электроэнергию.

Наиболее важными особенностями СЗР-278 являются:
* одновременный контроль двух линий электропередачи путем измерения фазных напряжений на каждой фазе во всех линиях электропередач.
Контроль включает в себя:
– контроль наличия фаз и правильности подачи напряжения;
– контроль асимметрии фазных напряжений;
– контроль чередования фаз.
* управление как контакторами, так и моторизованными выключателями.
* контроль работы распределительных устройств;
* контроль срабатывания максимальной токовой защиты;
* настраиваемые параметры работы контроллера:
– минимально допустимое напряжение питания;
– времена реакции контроллера на неправильные параметры ЛЭП и возврата к правильным параметрам;
– задержка между отключением одной линии и включением следующей;
– контроль чередования фаз;
– питание контроллера может осуществляться как по внешним линиям питания N1 и N2, так и по выделенному входу 50÷350 В AC/DC гарантированного питания;
– могут использоваться в однофазных цепях.

Инструкция СЗР -278 (126.82k)

СЗР-278 схема CAD dxf (539.04k)

Декларация AVR SZR CE 2022 (187.2k)
