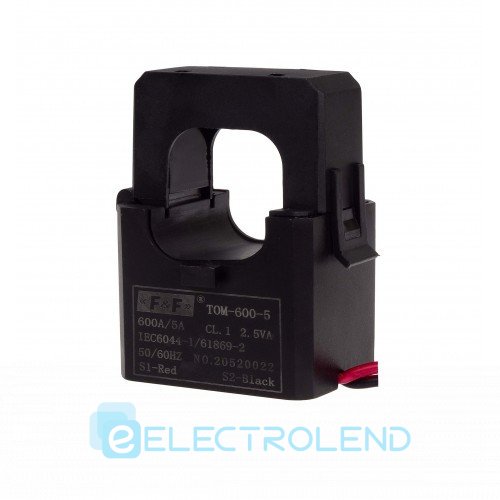

Трансформатор тока F&F TOM-600-5, 600/5, с разборным сердечником

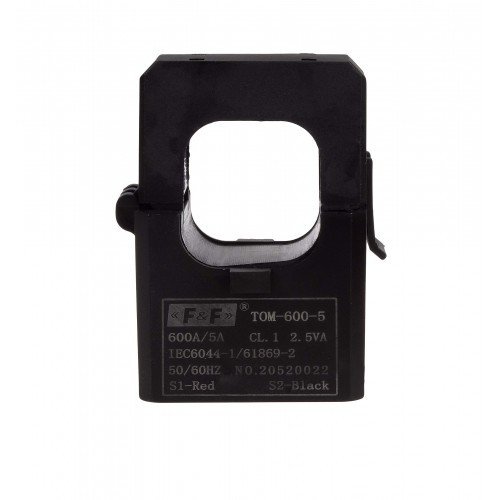

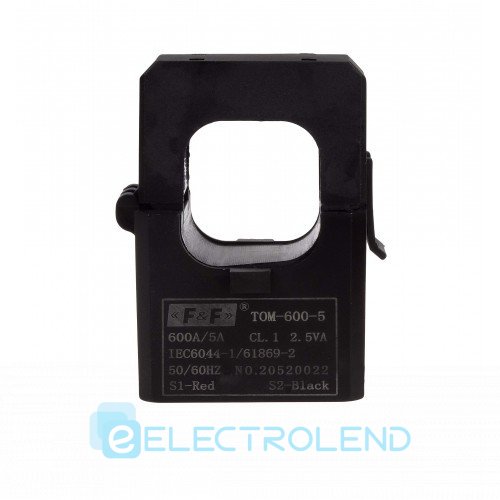

Трансформатор тока F&F TOM-600-5, 600/5, с разборным сердечником

Тип: Однофазный.

Корпус: с разборным сердечником.

Трансформация: 600/5.

Мощность: 1,5 VA.

Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.
Как работает миниатюрный трансформатор тока с открытым сердечником ТОМ?

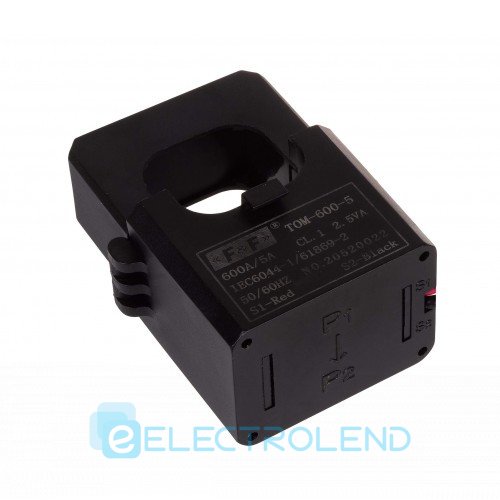

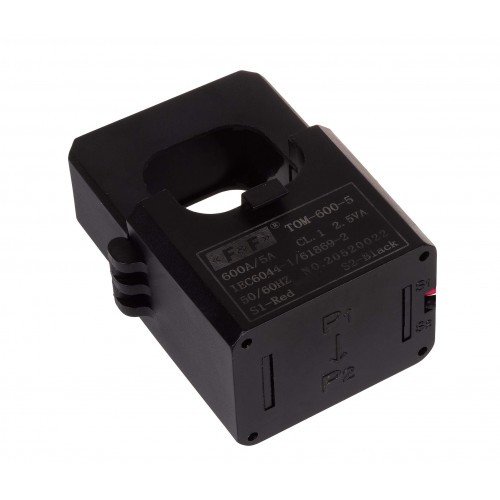

Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительной цепи контрольного или измерительного прибора.
Отношение сил токов в обеих обмотках является постоянной величиной.
Это текущий коэффициент IPn / ISn = N, где
IPn - номинальный первичный ток;
ISn - номинальный вторичный ток;
N - значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:
ISm * N = IPm, где
ISm - измеренный первичный ток;
IPm - вторичный измеряемый ток.

ВНИМАНИЕ!
Вторичную цепь рекомендуется подключать проводом диаметром не менее 2,5 мм².
Рекомендуемое заземление клеммы S2.
Запрещается отключать вторичную цепь во время работы трансформатора (возможность высокого напряжения привести к поражению электрическим током или повреждению устройства).
