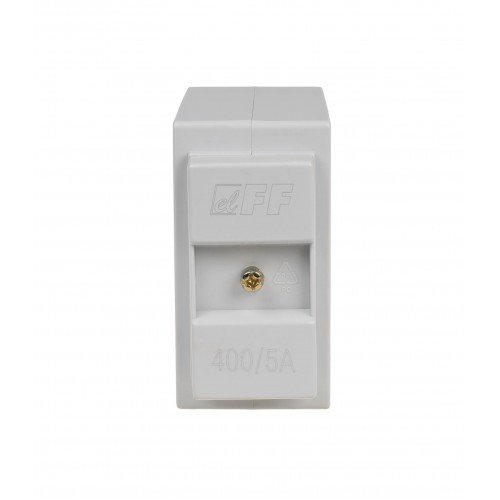

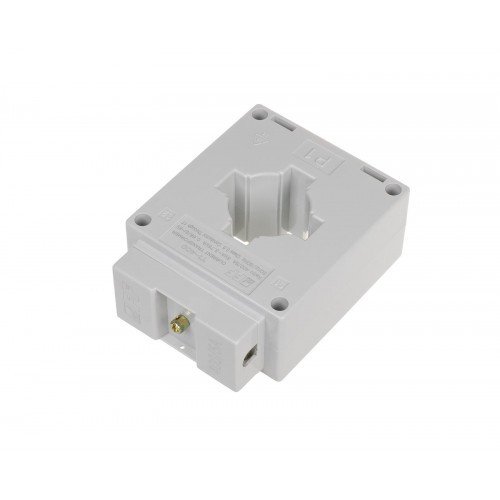

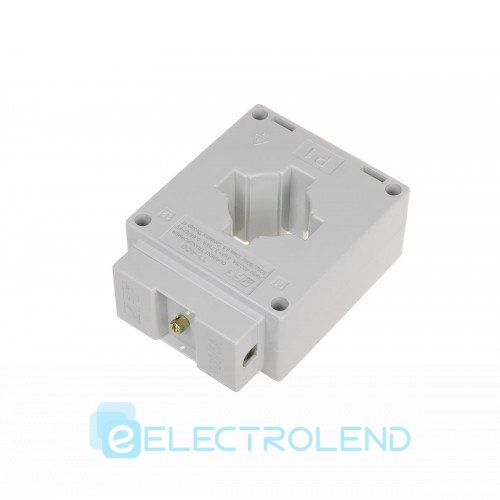

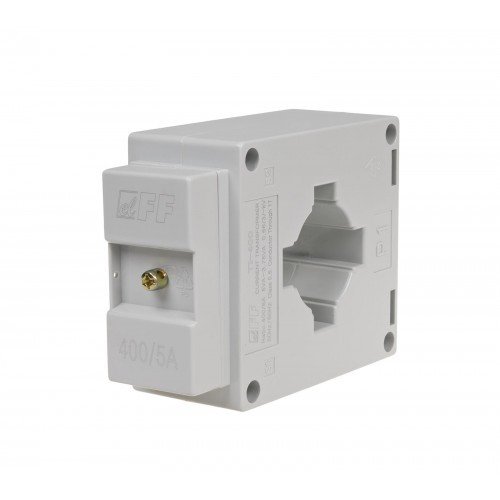

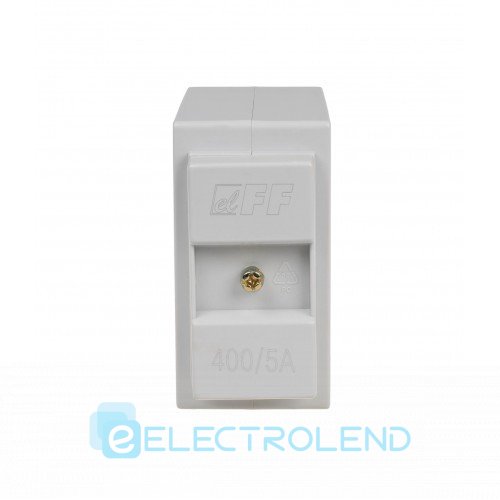

Трансформатор тока F&F TI-400-5, 400/5, с замкнутым сердечником
-
6462TI-400-5Страна-производитель: Польша
Характеристики
- Серия: TI с замкнутым сердечником
- Тип изделия: Трансформатор тока
- Частота тока, Гц: 50
- Функциональное назначение: Измерительний
- Класс точности: 0.5
- Номинальный ток вторичной обмотки, А: 5
- Номинальный ток первичной обмотки, А: 400
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Трансформатор тока F&F TI-400-5, 400/5, с замкнутым сердечником
Тип: Однофазный.
Корпус: с замкнутым сердечником.
Трансформация: 400/5.
Мощность: 10 VA.
Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.
Как работает трансформатор тока TI?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительной цепи контрольного или измерительного прибора.
Отношение сил токов в обеих обмотках является постоянной величиной.
Это текущий коэффициент IPn / ISn = N, где
IPn - номинальный первичный ток;
ISn - номинальный вторичный ток;
N - значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:
ISm * N = IPm, где
ISm - измеренный первичный ток;
IPm - вторичный измеряемый ток.
ВНИМАНИЕ!
Вторичную цепь рекомендуется подключать проводом диаметром не менее 2,5 мм².
Рекомендуемое заземление клеммы S2.
Запрещается отключать вторичную цепь во время работы трансформатора (возможность высокого напряжения привести к поражению электрическим током или повреждению устройства).
Внимание! Только для TI-30* Для правильной работы трансформатора необходимо 4 раза пропустить провод через отверстие трансформатора.
| тип | Ip/Is | клас | мощность [VA] |
размер P1/P2 A1/A2/A3×B; C [мм] |
размер W×H [мм] |
вес [кг] |
| TI-30* | 30/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-50 | 50/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-60 | 60/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-75 | 75/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-80 | 80/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-100 | 100/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| Характеристики: | |
| Тип трансформатора | Однофазный |
| Корпус трансформатора | с замкнутым сердечником |
| Трансформация | 400/5 |
| Класс | 0.5 |
| Мощность | 10 VA |
| Макс. напряжение работы | 0,66 kV AC |
| Nr нормы | IEC 60044-1 |
| Вторичный номинальный ток ls, A | 5 |
| Размеры отверстия P1/P2 | |
| Вес, кг | 0.324 |
| Напряжение пробоя изоляции | 3 kV/1 мин. |
| Подключение S1/S2 | клеммы винтовые 4 мм² |
| Позиция монтажа | вертикально/горизонтально |
| Размер WхHхD | 75 мм × 99 мм × 40 мм |
| Частота | 50÷60 Гц |
| Диапазон рабочих теператур | |
| Уровень защиты | IP20 |
| Гарантия | 24 месяца |
| Производитель | F&F |
Внимание! Только для TI-30* Для правильной работы трансформатора необходимо пропустить 4 раза кабель через отверстие трансформатора.
Внимание относительно цвета товара и его внешнего вида
Пожалуйста, обратите внимание: оттенок или текстура товара могут незначительно отличаться от изображения на сайте. Это может быть связано с индивидуальными настройками экрана, условиями освещения при фотосъёмке или незначительными производственными изменениями. Такие отличия не влияют на качество и функциональные характеристики продукции.
Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
