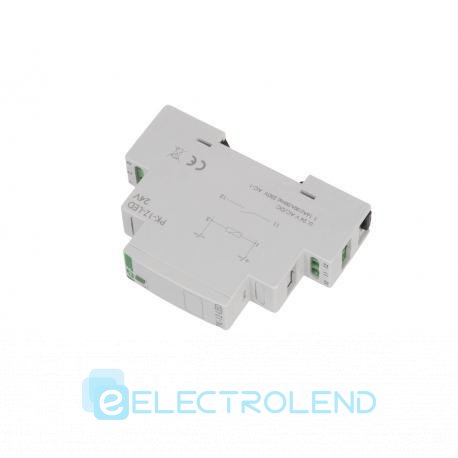

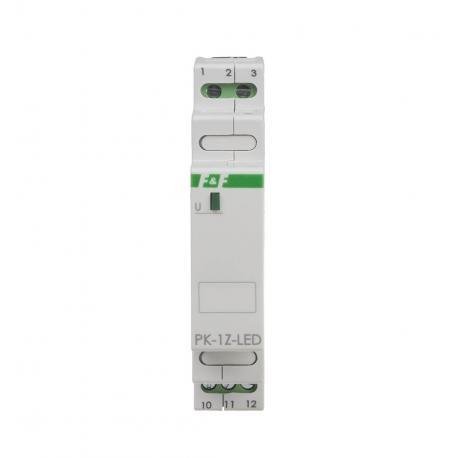

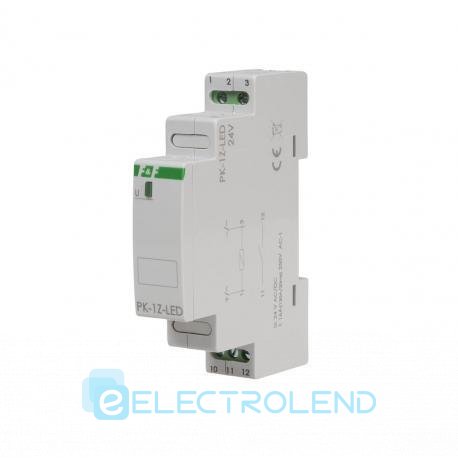

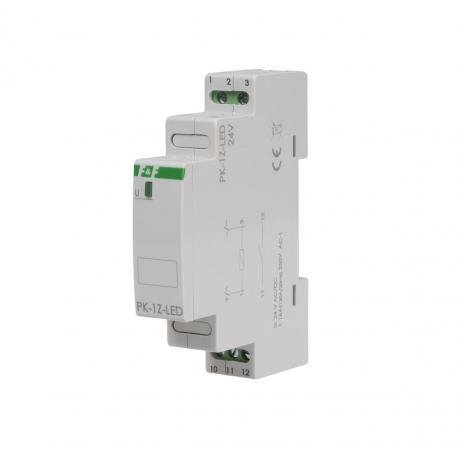

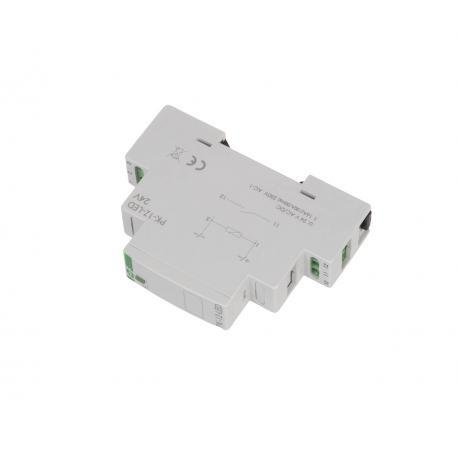

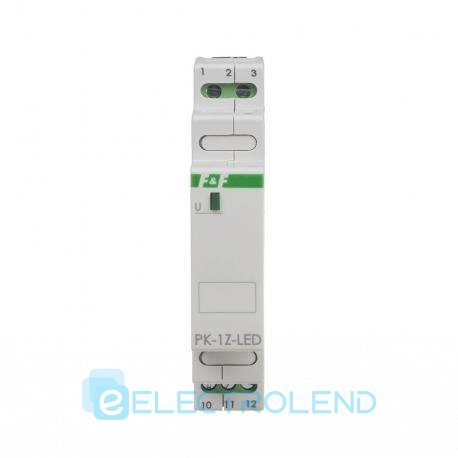

Электромагнитное реле PK-1Z-LED-24 F&F
-
6442PK-1Z-LED-24Страна-производитель: Польша
Характеристики
- Тип изделия: Электромагнитное реле
- Степень защиты IP: 20
- Максимальная рабочая температура, град.: 50
- Минимальная рабочая температура, град.: -25
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Електромагнітне реле PK-1Z-LED-24 F&F
Описание продукта
Конфигурация контактов: 1xНО (120 А / 20 мс)
Ток нагрузки: 16 А
Электромагнитные реле в моноблочном корпусе для непосредственного монтажа на рейку 35 мм.
Работа электромагнитного реле ПК-1Z-LED 230В
Подача напряжения питания на катушку реле переключит контакты в положение 11-12. Это состояние отображается зеленым светодиодом. После сбоя питания контакты возвращаются в положение 11-10.
| Напряжение питания | 24 В перем./пост. тока |
| Максимальный ток нагрузки AC-1 | 16 А (120 А / 20 мс) |
| Категория использования | АС-7а |
| Напряжение переключения | 250 В переменного тока |
| Импульсное напряжение | контакты-катушка - 2,5 кВ; обрыв контакта - 1,2 кВ |
| Устойчивость к перенапряжению | 3 кВ |
| электрическая стойкость | мин. 1 × 10⁵ циклов |
| Исполнительный элемент | реле |
| Конфигурация контактов | 1 × НЕТ |
| Разделение контакта | ДА |
| Время выключения | менее 20 мс |
| Рабочее время | менее 40 мс |
| Потребляемая мощность (макс.) | 25 мА |
| Напряжение изоляции | 400В |
| Терминал | вставные клеммные колодки 2,5 мм² |
| Момент затяжки | 0,4 Нм |
| Рабочая температура | -25÷50°С |
| Габаритные размеры | 1 модуль (18 мм) |
| Сборка | на рейке 35 мм |
| Маркировка защиты от проникновения пыли | IP20 |
PK-1Z-LED 24 В ручной (672.93k)
| тип | контакты | Контактный ток AC1 | напряжение катушки | потребляемая мощность | мод | Терминал |
| ПК-1П 12 В | 1 х НО/НЗ | 16 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-1П 24 В | 1 х НО/НЗ | 16 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-1П 48В | 1 х НО/НЗ | 16 А. | 48 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-1П 110В | 1 х НО/НЗ | 16 А. | 110 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-1П 230 В | 1 х НО/НЗ | 16 А. | 230 В переменного тока | 25 мА | 1 | 2,5 мм² |
| ПК-2П 12 В | 2 х НО/НЗ | 8 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-2П 24 В | 2 х НО/НЗ | 8 А. | 24 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-2П 48В | 2 х НО/НЗ | 8 А. | 48 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-2П 110В | 2 х НО/НЗ | 8 А. | 110 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-2П 230 В | 2 х НО/НЗ | 8 А. | 230 В переменного тока | 25 мА | 1 | 2,5 мм² |
| ПК-3П 12 В | 3 х НО/НЗ | 8 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-3П 24 В | 3 х НО/НЗ | 8 А. | 24 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-3П 48В | 3 х НО/НЗ | 8 А. | 48 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-3П 110В | 3 х НО/НЗ | 8 А. | 110 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-3П 230 В | 3 х НО/НЗ | 8 А. | 230 В переменного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПЗ 12 В | 2 х НО/НЗ + 2 х НО | 8 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПЗ 24 В | 2 х НО/НЗ + 2 х НО | 8 А. | 24 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПЗ 48В | 2 х НО/НЗ + 2 х НО | 8 А. | 48 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПЗ 110В | 2 х НО/НЗ + 2 х НО | 8 А. | 110 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПЗ 230 В | 2 х НО/НЗ + 2 х НО | 8 А. | 230 В переменного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПР 12 В | 2 х НО/НЗ + 2 х НЗ | 8 А. | 12 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПР 24 В | 2 х НО/НЗ + 2 х НЗ | 8 А. | 24 В перем./пост. тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПР 48 В | 2 х НО/НЗ + 2 х НЗ | 8 А. | 48 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПР 110В | 2 х НО/НЗ + 2 х НЗ | 8 А. | 110 В переменного/постоянного тока | 25 мА | 1 | 2,5 мм² |
| ПК-4ПР 230 В | 2 х НО/НЗ + 2 х НЗ | 8 А. | 230 В переменного тока | 25 мА | 1 | 2,5 мм² |
Маркировка на устройствах
Значение контактной нагрузки, указанное на устройстве, относится к резистивным нагрузкам (неиндуктивные нагрузки, для которых параметр коэффициента мощности равен 1 (cosφ = 1)).
Коммутация индуктивных или емкостных нагрузок (например, двигателей, импульсных источников питания и т. д.) приводит к значительному сокращению срока службы контактов, например, нагрузка, для которой cosφ = 0,5, сокращает срок службы (количество циклов переключения) на 20 %, а для cosφ = 0,25 до 50 %.
Таблица нагрузки контактов
В зависимости от типа подключенного приемника, контакт может быть загружен следующими значениями:
ИСТОЧНИКИ СВЕТА НАГРУЗОЧНАЯ
ХАРАКТЕРИСТИКА ПРИЕМНИКОВ
Приведенные выше данные являются ориентировочными и во многом будут зависеть от конструкции конкретного приемника (особенно светодиодных ламп, энергосберегающих ламп ЭСЛ, электронных трансформаторов и импульсных блоков питания), частоты включения и условий эксплуатации.
При выборе максимальной нагрузки для данного типа реле следует учитывать следующее:
| Луковицы | Сопротивление холодной лампочки обычно не менее чем в 10-12 раз ниже, чем у работающей лампочки. Например, холодная лампочка 230В/100Вт имеет сопротивление около 40 Ом, а это значит, что в самом неблагоприятном случае, когда она включена, через нее в течение как минимум нескольких миллисекунд протекает ток силой около 5,5 А, который после прогрева лампы уменьшается до номинального значения примерно 0,4 А. |
| галогены | Как и у обычной лампочки, сопротивление холодной галогеновой лампочки в 16-20 раз ниже, чем у работающей лампочки. Это значит, что для лампочки 230В/100Вт при включении лампочки может протекать ток 6,5-8А. |
| 1-фазный асинхронный двигатель (например, насос) | Пусковой ток двигателя может в 5-10 раз превышать номинальный ток. Кроме того, такие двигатели оснащены дополнительными пусковыми конденсаторами, которые могут увеличить значение пускового тока. |
| Импульсный источник питания (например, для светодиодного освещения) | Импульсные источники питания оборудуются все большим количеством электрических устройств, включая светодиодные лампы, энергосберегающие лампочки и драйверы люминесцентных ламп. Это также наихудший тип нагрузки. Это связано с тем, что на входе таких блоков питания стоят конденсаторы, которые в момент включения блока питания практически замыкаются накоротко - в течение нескольких миллисекунд возникают токи в 100-200 раз превышающие номинальные токи. такого блока питания может течь туда. |
Внимание относительно цвета товара и его внешнего вида
Пожалуйста, обратите внимание: оттенок или текстура товара могут незначительно отличаться от изображения на сайте. Это может быть связано с индивидуальными настройками экрана, условиями освещения при фотосъёмке или незначительными производственными изменениями. Такие отличия не влияют на качество и функциональные характеристики продукции.
Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
