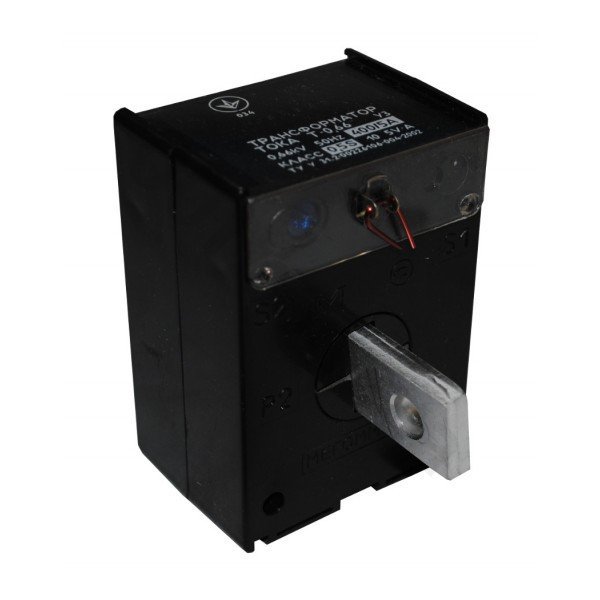

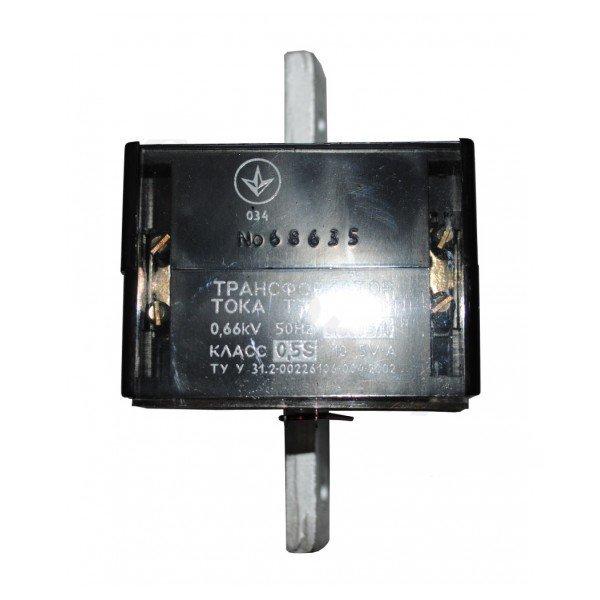

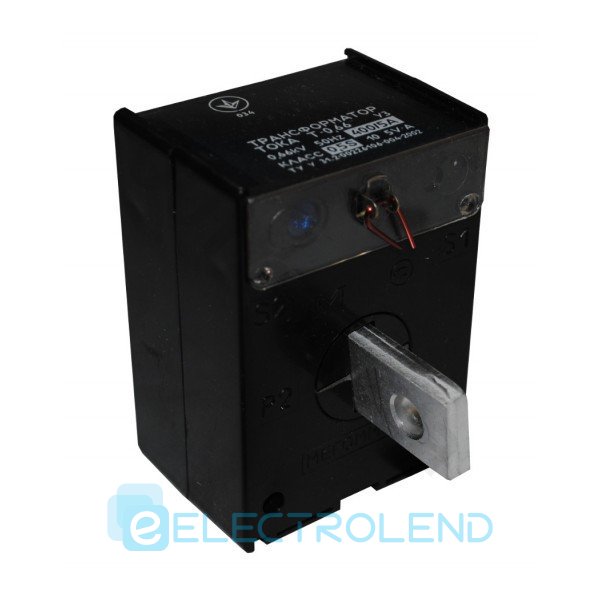

Трансформатор тока Т-0,66A 500/5 (класс 0,5S) с шиной c 16-ти летним межповерочным интервалом Мегомметр

 Трансформаторы тока Т-0,66; Т-0,66А предназначены для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz или 60 Hz.

  Трансформаторы тока Т-0,66; Т-0,66А соответствуют требованиям Технического регламента законодательно регулированных средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13.01.2016 № 94.

  Трансформаторы тока Т-0,66 с номинальной силой первичного тока более 300 А и трансформаторы тока Т-0,66А всех конструктивных исполнений соответствуют требованиям ДСТУ ІЕС 60044-1 (нагрузка вторичной обмотки находится в диапазоне от 25% до 100% значения номинальной нагрузки).

  Трансформаторы тока Т-0,66 с номинальной силой первичного тока до 300А включительно соответствуют требованиям технической спецификации изготовителя (нагрузка вторичной обмотки находится в диапазоне от 75% до 100% значения номинальной нагрузки).

Номинальная вторичная нагрузка с коэффициентом мощности cosφ₂ = 0,8 5 V·А.

Условия эксплуатации:

– температура окружающего воздуха от минус 45 °С до плюс 40 °С;

– относительная влажность воздуха до 98 % при температуре плюс 25 °С.

Масса, не более 1,3 kg.

Межповерочный интервал:

– трансформаторов Т-0,66 - 5 лет;

– трансформаторов Т-0,66А - 16 лет.

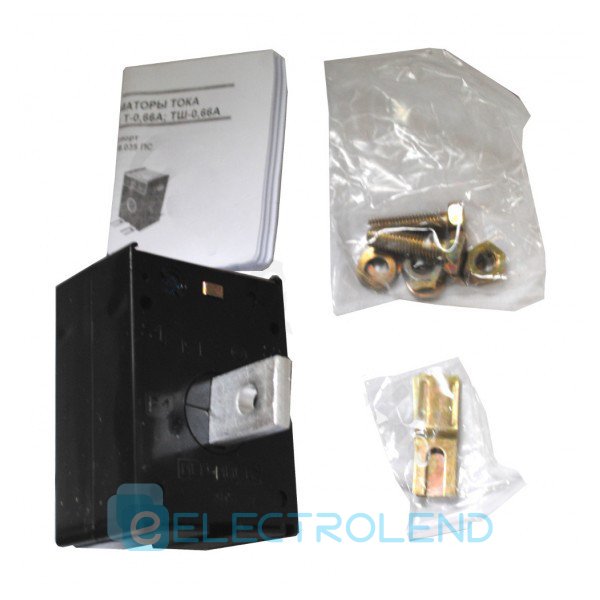

  Крепление трансформаторов тока возможно при помощи пластин, которые входят в комплект поставки либо при помощи DIN-рейки, поставляемой по отдельному заказу.

Габаритные, установочные и присоединительные размеры трансформаторов тока Т-0,66; Т-0,66А

Габаритные, установочные, присоединительные размеры трансформаторов тока Т-0,66; Т-0,66 с первичным током 600 А

Габаритные, установочные и присоединительные размеры трансформаторов Т-0,66; Т-0,66А исполнения 250/5А, 500/5А с поворотной шиной

  В трансформаторах Т-0,66; Т-0,66А исполнений 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина устанавливается в любом положении, относительно продольной оси. Трансформатор исполнения 200/5 А, с установкой шины в вертикальном положении, изготавливается по отдельному заказу.
