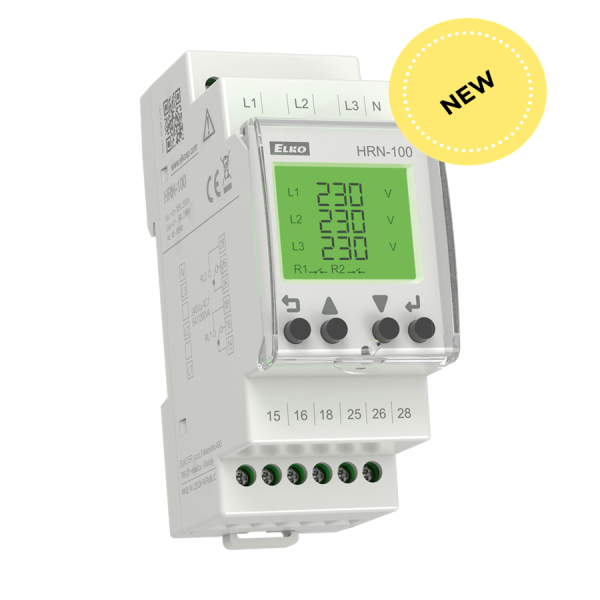

HRN-100 Многофункциональное реле контроля напряжения в 3P с ЖК-дисплеем ELKOep

HRN-100 | Многофункциональное реле контроля напряжения в 3P с ЖК-дисплеем


• 3-проводное или 4-проводное подключение (с нейтралью или без нее).

• Опционально контролирует верхнее и нижнее напряжение и частоту в 3-фазных цепях.

• Позволяет контролировать последовательность фаз, отказ и асимметрию, вкл. отказ нейтрали (только при 4-проводном подключении).

• Устройство питается от контролируемого напряжения.

• Оба выходных контакта можно настроить индивидуально.

• Измеряет действительное эффективное значение переменного напряжения (True RMS).

• Дополнительная задержка реакции выходного контакта на измеренное состояние неисправности или переход из состояния неисправности в состояние ОК, вкл. задержка срабатывания выходных контактов после подключения источника питания.

• Возможность автоматического или ручного перехода из состояния неисправности (памяти).

• Дополнительное замыкание или размыкание выходного контакта при измерении состояния отказа (Fail Safe / Non Fail Safe).

• Защита паролем от несанкционированного изменения настроек.

• Цифровой дисплей с подсветкой с возможностью мониторинга текущего состояния сети, в т.ч. возможные сбои.

• Последние пять состояний неисправности сохраняются в истории, которую можно просмотреть ретроспективно.

• Пломбируемая прозрачная крышка для дисплея и органов управления.

технические параметры

• Питающее и контролируемое напряжение: U _LL  = 3 ~ 155-500 В (переменный ток 45-65 Гц)
                                                      U _LN  = 3 ~ 90-288 В (переменный ток 45-65 Гц)
• Потребляемая мощность: макс. 5 ВА
• Выходной контакт: 2x переключающий, 5A (AgSnO ₂ )
• Индикация выхода: на дисплее, пиктограмма R1 и R2
• Монтаж: DIN-рейка EN 60715
• Степень защиты: крышка IP20 и клеммы / IP40 с передней панели
• Размеры: 90 x 36 x 66,5 мм
• Вес: 132 г
