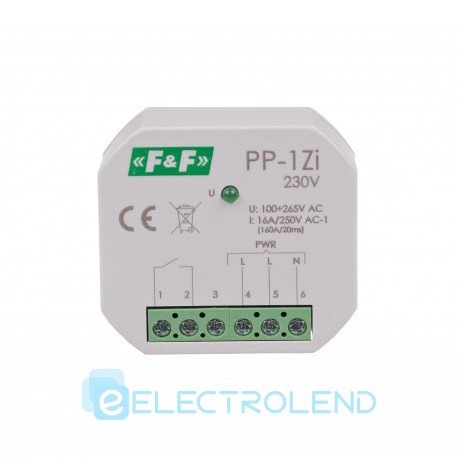

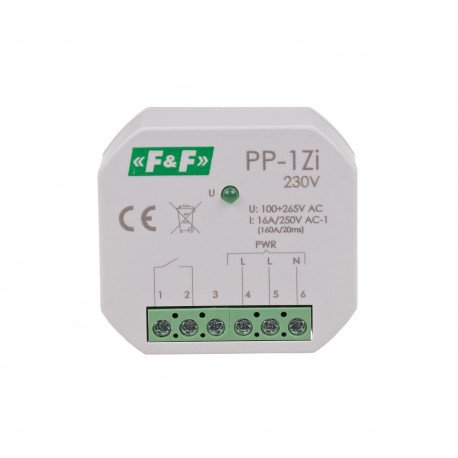

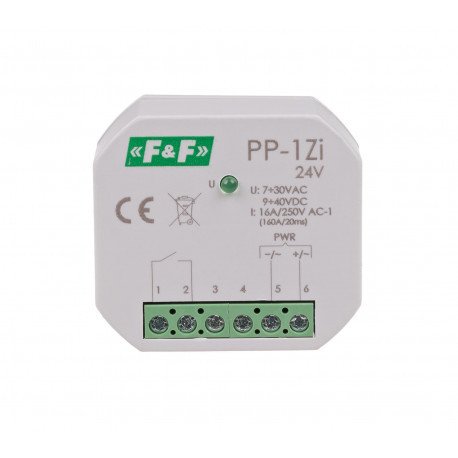

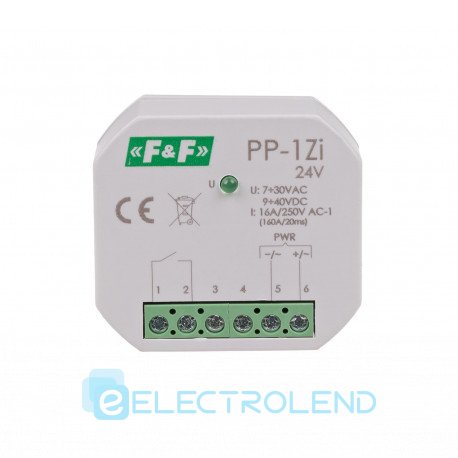

Электромагнитное реле PP-1Zi на выбор 24B/220B F&F
-
5819PP-1Zi-230VСтрана-производитель: Польша
Характеристики
- Тип изделия: Электромагнитное реле
- Максимальная рабочая температура, град.: 50
- Минимальная рабочая температура, град.: -25
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Описание продукта

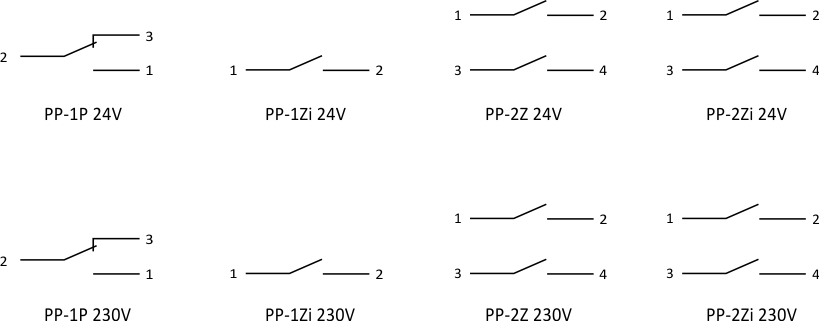

Конфигурация контактов: 1 замыкающий контакт (NO)
Ток нагрузки: 16 A (160 A / 20 мс)
Напряжение питания: 100 ÷ 265 В переменного тока, или 7 ÷ 30 В переменного тока / 9 ÷ 40 В постоянного тока
Корпус
электромагнитного реле для прямого монтажа в монтажную коробку Ø60.
«Я» вариант реле имеет контакт приспособлен для работы с приемниками с высоким пусковым током, такие как: светодиодные люминесцентные лампы, люминесцентные лампы ESL, электронные трансформаторы, газоразрядными лампами и т.д.
Операция
подачей напряжения питания на реле переключает контакты. Состояние переключения реле отображается зеленым светодиодом. После сбоя питания контакт возвращается в исходное положение.
| Напряжение питания | 100 ÷ 265 В переменного тока, или 7 ÷ 30 В переменного тока / 9 ÷ 40 В постоянного тока |
| Максимальный ток нагрузки АС-1 | 16 А (160 А / 20 мс) |
| Исполнительный элемент | реле |
| Конфигурация контактов | 1 × НЕТ |
| Разделение контактов | ДА |
| Механическая прочность | мин. 5x10⁶ циклов |
| Связь | Винтовые клеммы 2,5 мм² |
| Момент затяжки | 0,4 Нм |
| Потребляемая мощность | 0,6 Вт |
| Рабочая температура | -25 ÷ 50 ° С |
| Размеры | Ø54 (48 × 43 мм), высота: 25 мм |
| сборка | в коробке скрытого монтажа Ø60 |
| Уровень безопасности | IP20 |
Маркировка на устройствах
Значение контактной нагрузки, указанное на устройстве, относится к резистивным нагрузкам (неиндуктивным нагрузкам, для которых параметр коэффициента мощности равен 1 (cosφ = 1)).
Коммутация индуктивных или емкостных нагрузок (например, двигателей, импульсных источников питания и т. Д.) Приводит к значительному сокращению срока службы контактов, например, нагрузка, для которой cosφ = 0,5, сокращает срок службы (количество циклов переключения) на 20%, а для cosφ = 0,25 до 50%.
Таблица нагрузки контактов
В зависимости от типа подключенного приемника, контакт может быть нагружен следующими значениями:

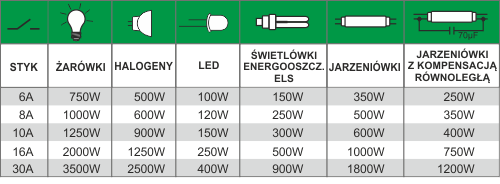

ИСТОЧНИКИ СВЕТА

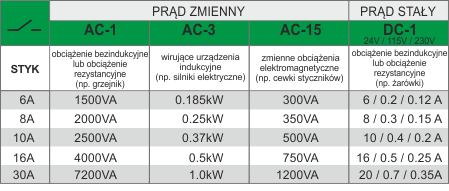

НАГРУЗКА ПРИЕМНИКОВ
Приведенные выше данные являются ориентировочными и во многом будут зависеть от конструкции конкретного приемника (особенно светодиодных ламп, энергосберегающих ламп ESL, электронных трансформаторов и импульсных источников питания), частоты включения и условий эксплуатации.
При выборе максимальной нагрузки для данного типа реле следует учитывать следующее:
| Луковицы | Сопротивление холодной лампочки обычно как минимум в 10-12 раз ниже, чем у исправной. Например, холодная лампочка 230 В / 100 Вт имеет сопротивление около 40 Ом, что означает, что в самом неблагоприятном случае, когда она включена, через нее протекает ток силой около 5,5 А в течение как минимум нескольких миллисекунд. , который после прогрева лампы уменьшается до номинального значения примерно 0,4 А. |
| Галогены | Как и у обычной лампочки, сопротивление холодной галогенной лампы в 16-20 раз ниже, чем у исправной лампочки. Это означает, что для лампы 230 В / 100 Вт при включении лампы может протекать ток 6,5-8 А. |
| Однофазный асинхронный двигатель (например, насос) | Пусковой ток двигателя может в 5-10 раз превышать номинальный ток. Кроме того, такие двигатели оснащены дополнительными пусковыми конденсаторами, которые могут увеличивать значение пускового тока. |
| Импульсный источник питания (например, для светодиодного освещения) | Импульсные источники питания оснащаются все большим количеством электрических устройств, включая светодиодные лампы, энергосберегающие лампочки и драйверы люминесцентных ламп. Это также наихудший вид нагрузки. Это связано с тем, что на входе таких блоков питания стоят конденсаторы, которые в момент включения блока питания практически замыкаются - на несколько миллисекунд токи в 100-200 раз превышают номинальные токи такой блок питания может туда течь. |
