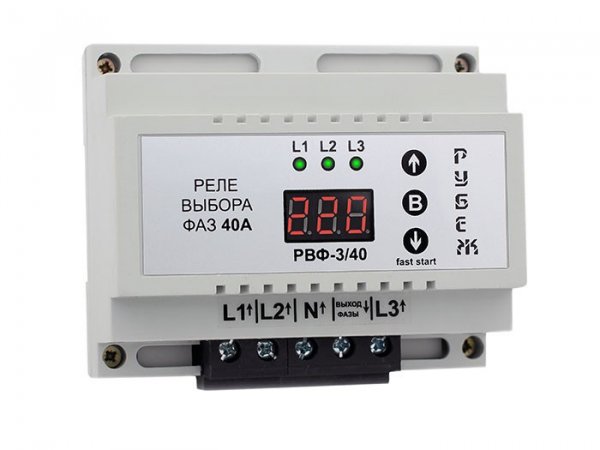

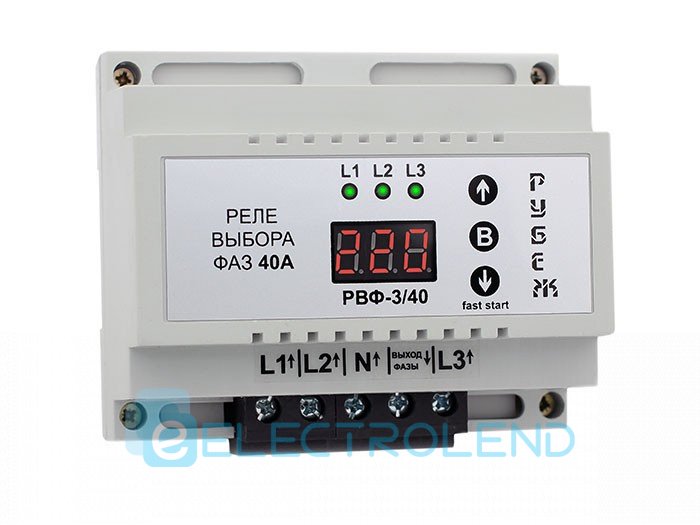

Реле выбора фаз РВФ-3/40 NEW РУБЕЖ

Реле выбора фаз РВФ-3/40, в дальнейшем прибор, предназначен для питания промышленной или бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3×380+N, с целью защиты однофазных потребителей от недопустимых колебаний напряжения.
В зависимости от наличия и качества напряжения на фазах L1, L2, и L3, прибор автоматически производит выбор той фазы, на которой напряжение находится в заданных рамках верхнего и нижнего порогов срабатывания. Если одна из фаз выбрана как приоритетная (например, L1), то прибор при нормальных параметрах напряжения на всех фазах, подключит нагрузку от приоритетной фазы (L1). Если на приоритетной фазе значение напряжения выходит за пределы порогов срабатывания, то прибор переключает нагрузку на следующую фазу (L2 или L3). Если напряжение на всех фазах не соответствует выставленным порогам срабатывания, то нагрузка отключается, при этом на экране отображается символ « А » и светятся индикаторы L1, L2, L3.
Прибор имеет регулируемые параметры по верхнему и нижнему пределу напряжения, гистерезису, регулируемое время возврата на приоритетную фазу, регулируемую задержку повторного включения, регулируемое время паузы при переключении с одной фазы на другую, и возможность выбора приоритетной фазы.

Технические характеристики:
Рабочее напряжение – 100 – 300В
Максимальное напряжение – 500В
Рабочий ток нагрузки на реле – макс. 40А
Время отключения по верхнему пределу – 40мс.
Время отключения по нижнему пределу – 1сек., 120В≤ 40мс.
Нижний предел срабатывания – 140 – 210В
Верхний предел срабатывания – 230 – 280В
Время возврата на приоритетную фазу – 0 – 600сек.
Время задержки повторного включения – 5 – 600сек.
Время паузы при переключении с одной фазы на другую – 0-600сек.
Выбор приоритетной фазы – L1, L2, L3
Гистерезис * – 1 – 10В
Максимальная погрешность в измерении напряжения – 1%
Потребляемая мощность – 1,5Вт
Рабочая температура – -30 – 40°C
Защита от залипания контактов – есть
Прибор работоспособен при наличии хотя бы одной фазы на входе.
Все настраиваемые параметры сохраняются в энергонезависимой памяти.

Параметры, установленные по умолчанию:
Верхняя граница отключения U - 255В
Нижняя граница отключения U - 190В
Гистерезис по напряжению Г-С - 005В
Времени возврата на приоритетную фазу tПР - 000сек.
Задержка повторного включения tП - 005сек.
Время паузы при переключении с одной фазы на другую tПL - 000сек.
Приоритетная фаза LПР - L1
