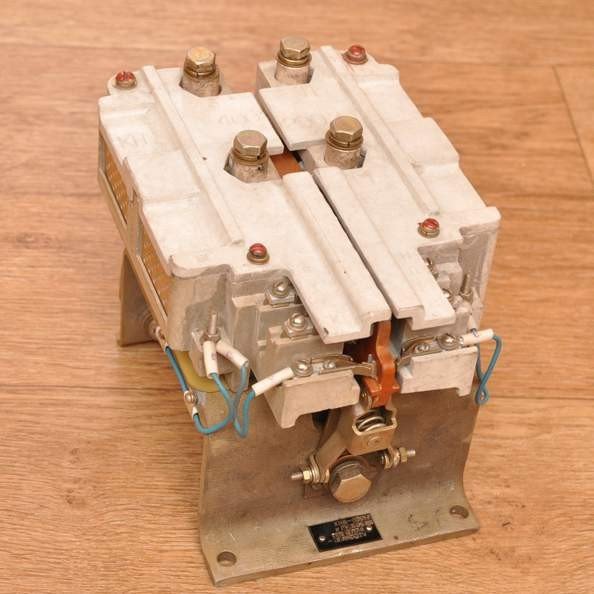

Контактор КН 351 100А 175-320В 2Р

Назначение

Предназначены для коммутации электрических цепей постоянного тока в системах автоматического управления электроприводами, включая корабельные, и изготавливаются в морском и тропическом исполнении.


Главные контакты контакторов серии КНУ не допускают отключения электрических цепей под нагрузкой, поэтому эти контакторы в аппаратуре применяются главным образом, как контакторы ускорения при автоматическом пуске электродвигателей.


Обозначение

КН ХХХ М:


КН - контактор


Х - величина контактора, условное обозначение номинального теплового тока главных контактов (цифры от 1 до 5, что соответствует току 25, 63, 100, 200, 400 А)


Х - условное обозначение номинального напряжения цепи управления (цифры 1, 4, 5, 7, 8, 9, что соответствует напряжению 24, 95-170, 175-320, 40, 20, 27 В)


Х - условное обозначение количества вспомогатедьных контактов (цифры от 1 до 8)


М - с ресурсом 50 000 ч



Конструкция

Изготавливаются с 2 главными замыкающими контактами постоянного тока и цепями управлния постоянного тока с самовозвратом. По конструктивному устройству являются негерметичными.


Обеспечивают бесперебойную работу в продолжительном и повторно-кратковременном режиме в большом диапозоне изменяющегося напряжения цепи управления в интервале температур от -60?C до +55?C в условиях повышенной влажности и вибрациях.


Контакторы КН, КНУ - компактные, ударостойкие, устойчивы к поражению плесневыми грибами и к воздействию соляного тумана, высоконадежные.



Условия эксплуатации

Температура окружающего воздуха от -60?C до +55?С. Повышенная рабочая температура +55?С, повышенная предельная температура +65?С. При установке в оболочку или комплектное устройство нагрузки должны быть выбраны таким образом, чтобы температура нагрева контактов главной цепи не превышала 130?С, а катушек - 155?С. Допускается качка с амплитудой ±45? с периодом 5-14 с. В части коррозионной устойчивости выдерживают воздействие морского соляного тумана.


Надежность и долговечность

Срок службы 15 лет. Срок сохраняемости 17 лет. Наработка на отказ при длительной работе включающей катушки под током 50000ч. Износостойкость под током нагрузки 150000 циклов вкл/выкл.






Основные технические данные контакторов серии КН, КНУ

Таблица

Тип	Номинальный ток главных контактов, А	Напряжение цепи управления, В	Напряжение силовой цепи, В, не более	Ток вспомогательных контактов, А
КН-110 КНУ-110	25	24	320	7
КН-190		27
КН-140 КНУ-140		95-170
КН-150 КНУ-150		175-320
КН-280	63	20
КН-210 КНУ-210		24
КН-290		27
КН-270		40
КН-240 КНУ-240		95-170
КН-250 КНУ-250		175-320
КН-380	100	20
КН-310 КНУ-310		24
КН-390		27
КН-370		40
КН-340 КНУ-340		95-170
КН-350 КНУ-350		175-320
КН-480	200	20
КН-410 КНУ-410		24
КН-490		27
КН-470		40
КН-440 КНУ-440		95-170
КН-450 КНУ-450		175-320
КН-518	400	24
КН-548		95-170
КН-558		175-320



Продолжение таблицы

Тип	Максимально допустимая частота включений в час	Число циклов коммутационной износостойкости	Количество и исполнение главных контактов	Количество и исполнение вспомогательных контактов	Габаритные размеры, мм	Масса, кг, не более
КН-110 КНУ-110	1200	150000	2 замыкающих	2 замыкающих или 2 размыкающих или 1  замыкающий и 1 размыкающий	85х115х85	1,5
КН-190
КН-140 КНУ-140
КН-150 КНУ-150
КН-280					90х169х113	3,0
КН-210 КНУ-210
КН-290
КН-270
КН-240 КНУ-240
КН-250 КНУ-250
КН-380	600			2 замыкающих и 1 размыкающий или 3 замыкающих или 1 замыкающий и 2 размыкающих	120х191х138	5,2
КН-310 КНУ-310
КН-390
КН-370
КН-340 КНУ-340
КН-350 КНУ-350
КН-480				2 замыкающих и 1 размыкающий или 3 замыкающих или 1 замыкающий и 2 размыкающих или 3 размыкающих	156х216х166	9,7
КН-410 КНУ-410
КН-490
КН-470
КН-440 КНУ-440
КН-450 КНУ-450
КН-518				2 замыкающих и 2 размыкающих	300х285х182	23,2
КН-548
КН-558
