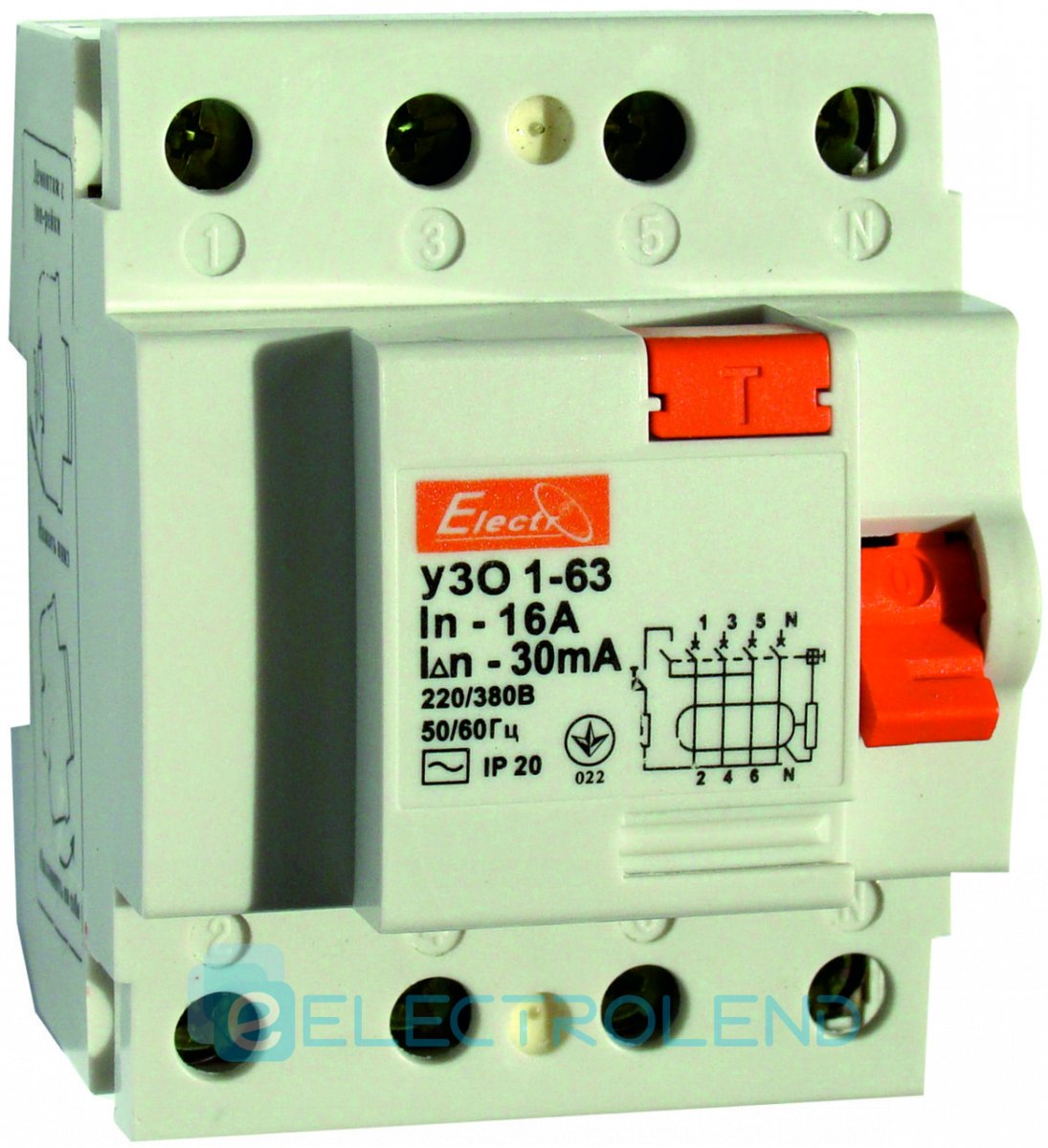

Устройство защитного отключения УЗО 1-63 4P 32А 100mA Electro

Коммутационный аппарат, который управляется дифференциальным (остаточным) током и предназначен для защиты людей от поражения электрическим током при контакте с токоведущими частями, а также для защиты оборудования от пожаров вследствие нарушения изоляции проводки.

Принцип работы УЗО

В основе принципа работы УЗО лежит реакция датчика тока на изменяющуюся входную величину дифференциального тока в проводниках. Датчик тока — это и есть обычный трансформатор тока, который по конструкции выполнен в виде тороидального сердечника. Уставка по току срабатывания выставляется на магнитоэлектрическом реле, которое обладает очень высокой чувствительностью. Реле действует на исполнительный механизм, который в свою очередь размыкает электрическую цепь.

Исполнительный механизм состоит из:

• контактной группы (выбирается на максимальный ток) который
• пружины (для размыкания электрической цепи в случае ненормального режима работы)



Чтобы самостоятельно проверить исправность УЗО необходимо нажать кнопку «Тест». При этом создается искусственная утечка по току, которой достаточно для срабатывания УЗО.



Работа УЗО при нормальном состоянии сети

В нормальном состоянии электропроводки (без утечек) рабочий ток протекает встречно-параллельно и наводит во вторичной обмотке трансформатора тока магнитные потоки одинаковой величины, которые компенсируют друг друга. В этот момент реле не срабатывает, т. к. ток вторичной обмотки трансформатора тока близок к нулю.

Работа УЗО при утечке

При случайном или ошибочном соприкосновении с токоведущими частями электроустановки появляется ток утечки. В этот момент нарушается величина токов проходящих через трансформатор тока, поэтому во вторичной цепи трансформатора тока появится ток (не баланс), которого будет достаточно для срабатывания реле. Реле приводит в работу пружинный механизм и происходит отключение УЗО.

Технические характеристики

Номинальное напряжение, В	230
Номинальная частота напряжения сети, Гц	50
Номинальный ток, А	16, 25, 32, 40, 50, 63
Время срабатывания, не более, с	0,1
Число полюсов	1P+N, 3P+N
Электрическая износостойкость, циклов	4000
Коммутационная износостойкость, циклов	8 000
Предельная отключающая способность, А	4500
Номинальный ток утечки (срабатывания), mА	30, 100, 300
Максимальное сечение подсоединяемого провода, мм²	35
Диапазон рабочих температур, °С	-25…+45

Размеры



Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
