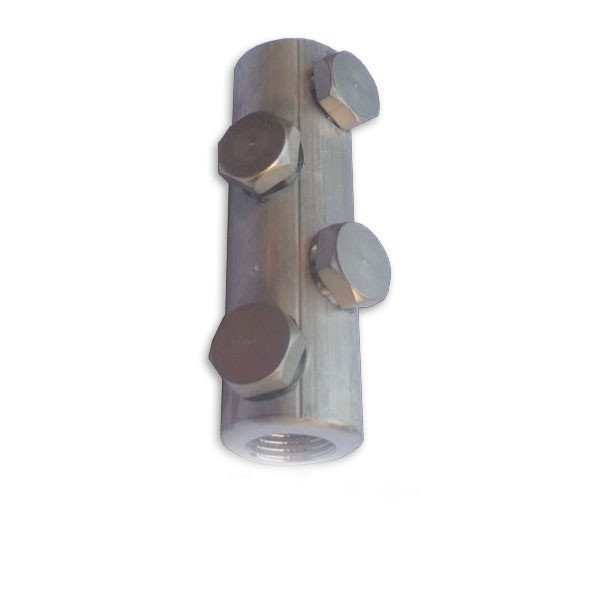

Гильза алюминиевая 4 СБ 300-400-Л с отрывными болтами латунными Тип СБ, ОЗКА

Гильза алюминиевая 4 СБ 300-400-А с отрывными болтами латунными Тип СБ, ОЗКА

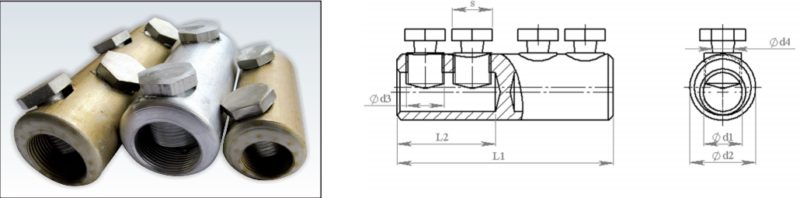

Обозначение типа соединителя	Сечение соединяемых жил по ГОСТ 22483-77	Размеры, мм
		соединителя					винта
		L1	L2	d1	d2	d3	кол-во	S
2СБ 25-50 А (Л)	25,35,50	59	26	11	20	М12х1,25	2	12
2СБ 70-120 А (Л)	70,95,120	71	29	16,5	28	М16х1,5	2	17
2СБ 150-240 А (Л)	150,185,240	85	33	22,5	36	М16х1,5	2	17
4СБ 25-50 А (Л)	25,35,50	75	34	11	20	М12х1,25	4	12
4СБ 70-120 А (Л)	70,95,120	92	42	16,5	28	М16х1,5	4	17
4СБ 150-240 А (Л)	150,185,240	110	53	22,5	36	М16х1,5	4	17
4СБ 300-400 А (Л)	300-400	114	53	28,5	42	М16х1,5	4	17
4СБ 500-630 А (Л)	500-630	130	60	34,5	55	М20х1,5	4	19
6СБ 300-400 А (Л)	300-400	164	77	28,5	42	М16х1,5	6	17
6СБ 500-630 А (Л)	500-630	170	80	34,5	55	М20х1,5	6	19
6СБ 800 А (Л)	800	190	87	38	60	М20х1,5	6	19
6СБ 1000 А (Л)	1000	190	87	44	65	М20х1,5	6	19



Гильзы кабельные
Кабельные соединительные гильзы используются для соединения жил проводов и силовых кабелей до 10 кВ. В зависимости от сечения и материала кабельной жилы используются кабельные гильзы: алюминиевые под опрессовку, медные или медные луженые под пайку или обжим.

Продукция производимая нашим предприятием отвечает требованиям ГОСТа и DIN (европейский стандарт), а также ТУ У.

По способу монтажа можно разделить на несколько видов:

— Под опрессовку. Для этого требуется только пресс с прессующими матрицами различного сечения, что обеспечивает надежный механическией и электрический контакт.

— Под пайку. Паяються медные или медно лужённые гильзы.

— Универсальные болтовые кабельные соединители – не требующие опрессовки. Процесс монтажа отличается легкостью, так как не требует специальных инструментов. Монтаж производится с помощью болтов с отрывными головками. Болтовая универсальная гильза подходит на несколько сечений кабеля, не окисляется на медных и алюминиевых кабельных жилах и обеспечивает надежный электрический и механический контакт. Болтовой соединитель типа СБ имеет два или четыре болта. Болты могут быть выполнены с алюминиевого сплава или латуни . Болтовые соединитель на сечения 300 мм2 и выше могут иметь значительно большее количество болтов.

Купить кабельные соединители вы сможете в нашем интернет-магазине . На сайте представлены гильзы сечением от 1,5 мм2 до 1000 мм2, для разных видов кабеля, и под любой способ монтажа.
