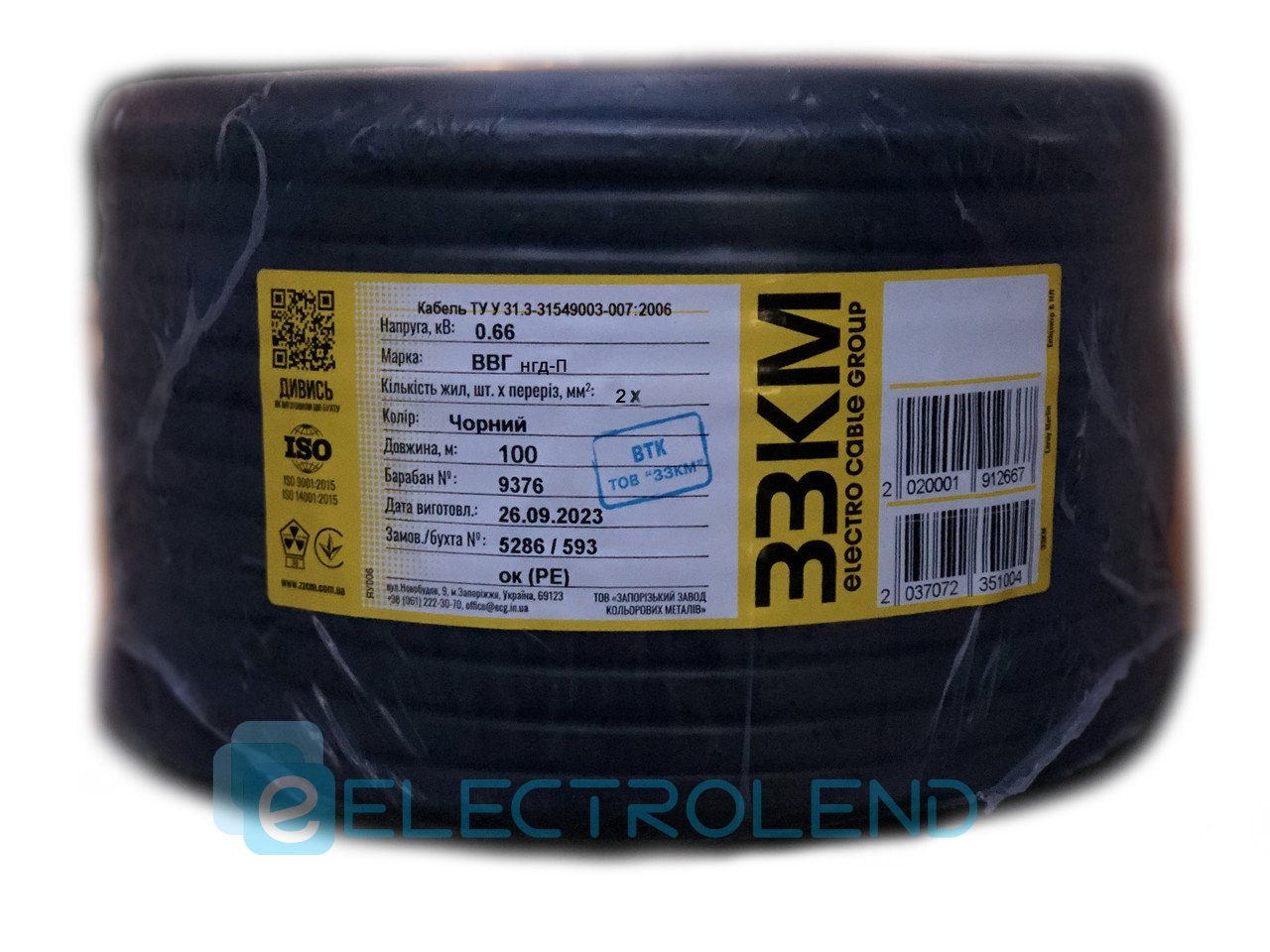

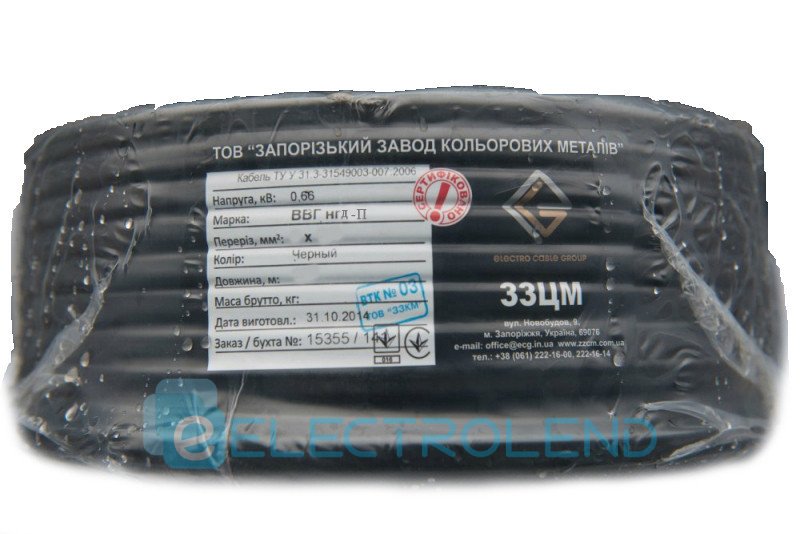

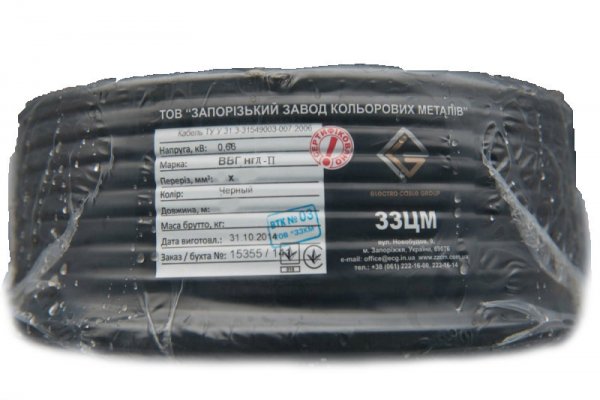

Кабель ВВГ П нгд 2 х 4,0 ГОСТ, Запорожский завод цветных металлов

ВВГ-Пнгд

с оболочкой и изоляцией из ПВХ пластиката с индексом нгд (нг-LS) (не распространяющий горение, с пониженным газодымовыделением)



Конструкция

1. Токопроводящая медная жила:
   • у кабелей ВВГнгд-П однопроволочная круглая (ок) 1 класса гибкости;
   • у кабелей ВВГнгд3-П многопроволочная круглая (мк) 3 класса гибкости;
   • у кабелей ВВГ5нгд-П многопроволочная круглая (мк) 5 класса гибкости.
2. Изоляция из композиции пониженной пожароопасности. Маркировка изоляции жил цветовая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ).;
3. Изолированные жилы расположены параллельно друг другу;
4. Оболочка из композиции пониженной пожароопасности.

Нормативная документация

Кабели марки ВВГнгд-П, ВВГ5нгд-П – ТУ У 31.3-31549003-007:2006, ДСТУ IEС 60227-4:2004, ДСТУ IEC 60502-1:2009

Кабели марки ВВГнгд3-П – ТУ У 31.3-31549003-014:2007

Назначение

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.

Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в условиях, где требуется нераспространение горения кабелей при прокладке в пучках, пониженное дымообразование и малоопасная токсичность газов.



Характеристика пожарной безопасности

Кабели относятся к классу стойких к распространению пламени при условии одиночной прокладки по ДСТУ 4809.

Кабели относятся к классу стойких к распространению пламени при прокладке в пучках по категория А согласно ДСТУ 4809.

Кабели изготовлены из материалов с умеренной дымообразующей способностью (группа Д2 по ДБН В.1.1-7). Минимальное значение светового потока при дымообразовании в условиях пламенного горения кабеля 45% ≤ It < 60% (класс ДПк1 по ДСТУ 4809). Значение коэффициента дымообразования кабелей в условиях тления их неметаллических элементов 50 м2/кг < Dm ≤ 500 м2/кг (класс ДТк1 по ДСТУ 4809).

По коррозиционной активности газов, выделяющихся при горении кабель соответствует классу класс Кк2 по ДСТУ 4809.

Кабели изготовлены из материалов малоопасных за токсичностью продуктов горения (группа Т1 по ДБН В.1.1-7, класс Тк3 по ДСТУ 4809).



Классификационное обозначение кабеля по требованию пожарной безопасности

ВВГнгд-П, ВВГнгд3-П, ВВГ5нгд-П – ПБ123112000
