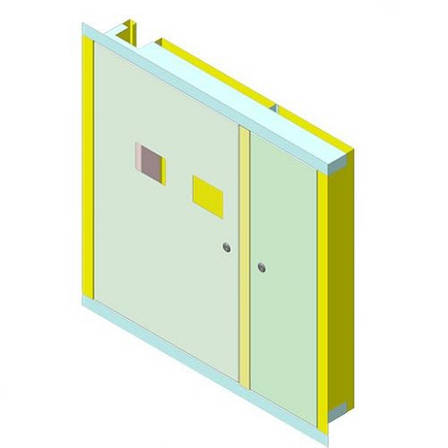

Щит поверховий ЩЕ-2ст 940х940х140 вбудовуваний цельнокорпусный під однофазний лічильник Билмакс

Корпус этажный ЩЭ-2ст предназначен для установки в него приборов для учета и распределения электроэнергии напряжением U=220 В или U=380 В и устройств защитного отключения при перегрузках, коротких замыканиях и недопустимых точках утечки на землю в трехфазных сетях напряжением 380/220В частотой до 50 Гц с глухозаземленной нейтралью и нулевым защитным проводником, а также слаботочных приборов в специальном отсеке. Корпуса изготавливаются в 5-ти исполнениях (для 6-ти,5-ти,4-х,3-х и 2-х счетчиков).

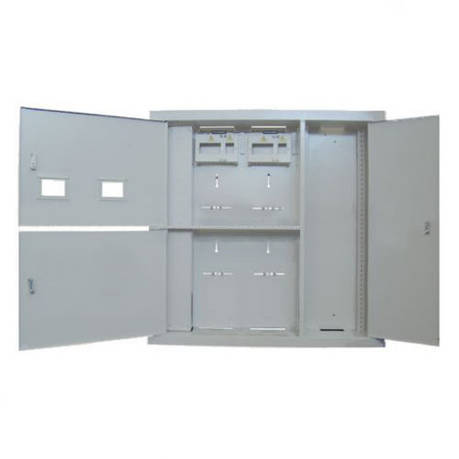

Конструктивно щит виконаний у вигляді шафи з дверцятами, що закриваються на ключ, що дозволяє обмежити доступ сторонніх осіб до встановлених приладів. На дверцятах передбачені оглядові вікна для зняття показань приладів обліку. Внутри предусмотрены: кронштейны для установки 6-ти,5-ти,4-х, 3-х или 2-х 1-ф или 3-ф электросчетчиков, места для установки вводных устройств защитного отключения (УЗО) или вводных автоматических выключателей (ВАВ) с пломбируемыми панелями, места для распределительных автоматических выключателей (АВ) и монтажные панели для прочих целей.Автоматические выключатели и устройства защитного отключения конструктивно должны быть предназначены для крепления на DIN рейке шириной 35 мм.

Характеристики

Щит поверховий під два 1ф лічильника, місце під: ввідний автомат, автоматичні вимикачі до 5 груп під кожним лічильником, слабку точку.

Габаритні розміри (шир. х вис. х глибину): 940 х 940 х 142
Виконання: вбудований
порошкове Покриття RAL: 7035

Місце під ввідний автомат і автоматичні вимикачі до 5 груп під кожним лічильником

Щит під 1ф лічильники з слабкострумових відсіком

Цельнокорпусный

Габаритні розміри (шир. х вис. х глибину): 940 х 940 х 140

Розміри ніші (шир. х вис. х глибину): 880 х 880 х 140

Кількість лічильників: 2
