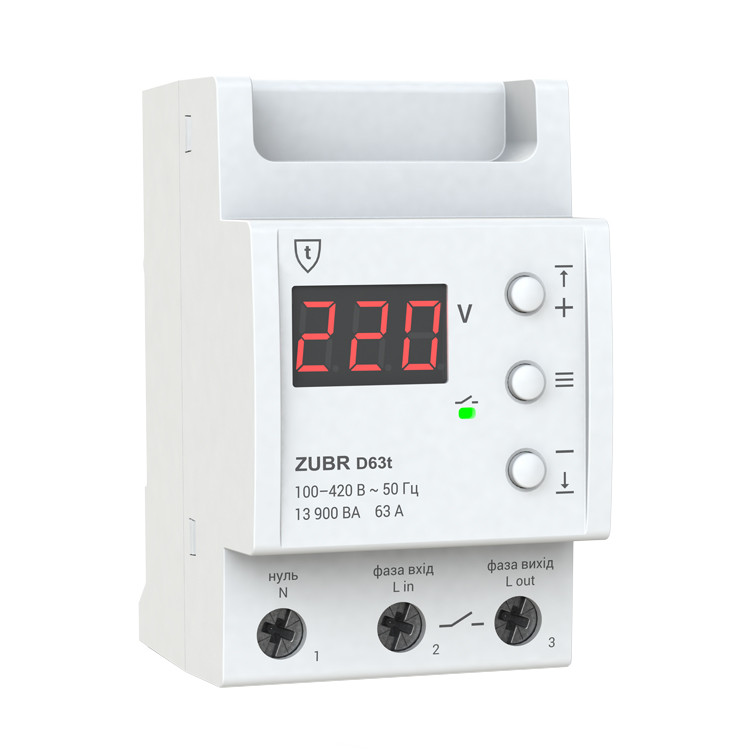

ZUBR D63t Однофазне реле контролю напруги з термозахистом 63А

Однофазне реле контролю напруги з термозахистом 63А ZUBR D63t

• точне вимірювання напруги завдяки алгоритму True RMS;
• термозахист і корпус з негорючого полікарбонату;
• професійна модель затримки часу виключення;
• затримка включення до стабілізації напруги;
• збереження аварійного напруги в енергонезалежній пам'яті.

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63 (t) призначені для захисту устаткування від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащене термозахистом.

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимикання навантаження

Ви можете активувати професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.

Підвищена безпека завдяки термозащите

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С. Для продовження терміну служби контактів реле і зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка включення навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 с, в залежності від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

Зручність в управлінні

Параметри роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. З його допомогою ви легко встановите верхній і нижній межа допустимого напруги.

Проста установка

Монтаж реле напруги відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

Технічні характеристики ZUBR Dt

Категорія продукції:

Реле напруги

Струм, А:

63

Спосіб монтажу:

На DIN-рейку

Кількість фаз:

1 ф. (230 Вольт)

Термозахист:

Є

TrueRMS:

Є

Проф. затримка відключення:

Є

Нижня межа напруги:

120-210 В

Верхня межа напруги:

220-280 В

Номінальна потужність навантаження:

13 900 ВА

Час відключення навантаження при зниженні напруги:

не більше 1,2 з

Час відключення навантаження при перевищенні напруги:

не більше 0,04 с

Номінальний струм навантаження:

63 А (макс. 80 А протягом 10 хв.)

Час затримки включення навантаження:

3-600 з

Тип реле:

Поляризоване

Напруга живлення:

100-420 В

Споживання струму:

не більше 76 мА

Перетин дроту:

не більш 16 мм2

Маса:

0,21 кг ±10%

Габаритні розміри (Ш х В х Г):

53 х 85 х 70 мм

Кількість комбінацій під навантаженням, не менше:

10 000 циклів

Кількість комбінацій без навантаження, не менше:

500 000 циклів

Ступінь захисту за ГОСТ 14254:

IP20

Потужність, ВА:

більше 10 000

Комплект поставки:

реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
