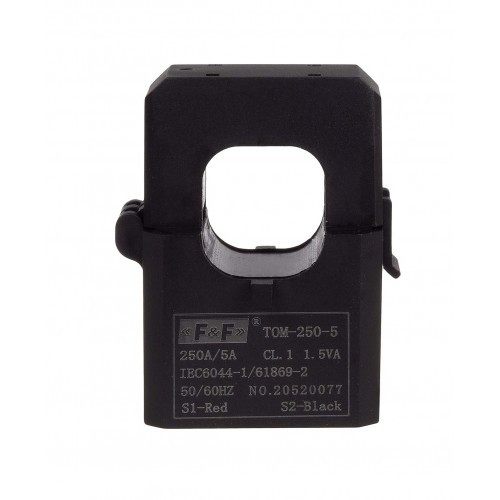

Трансформатор струму F&F TOM-200-5, 200/5, з розбірним сердечником
Трансформатор струму F&F TOM-200-5, 200/5, з розбірним сердечником
Тип: Однофазний.
Корпус: з розбірним сердечником.
Трансформація: 200/5.
Потужність: 1,5 VA.
Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює мініатюрний трансформатор струму з відкритим корпусом ТОМ?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.
УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).
Характеристики: | |
Тип трансформатора | Однофазний |
Корпус трансформатора | з розбірним сердечником |
Трансформація | 200/5 |
Клас | 1 |
Потужність | 1,5 VA |
Макс. напруга роботи | 0,66 kV AC |
Nr норми | IEC 60044-1 |
Вторинний струм номінальний ls, A | 5 |
Вага, кг | 0.75 |
Напруга пробою ізоляції | 2 kV/1 хв. |
Підключення S1/S2 | Провід |
Позиція монтажу | вертикально/горизонтально |
Розмір W; H; D; A; B; C; | 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm |
Частота | 50÷60 Гц |
Діапазон робочих температур | |
Ступінь захисту | IP20 |
Гарантія | 24 місяці |
Виробник | F&F |
Основні | |
---|---|
Виробник | FF |
Країна виробник | Польща |
Функціональне призначення | Вимірювальний |
Частота струму | 50 Гц |
Користувацькі характеристики | |
Артикул | TOM-200-5 |
Клас точності | 0.5 |
Номінальний струм вторинного обмотування, А | 5 |
Номінальний струм первинного обмотування, А | 200 |
Серія | TOM з розбірним осердям |
Тип виробу | Трансформатор тока |
- Ціна: 1 671,26 ₴
