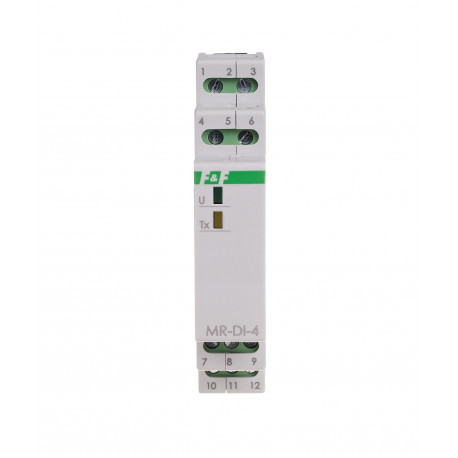

Модуль розширення цифрових входів MR-DI-4 Hi F&F

Модуль розширення цифрових входів MR-DI-4 Hi F&F



Опис продукту

З виходом MODBUS RTU.
Модуль MR-DI-4 використовується як зовнішній пристрій, що розширює цифрові входи програмованих контролерів PLC або інших пристроїв, в яких обмін даними здійснюється через порт RS-485 з протоколом MODBUS RTU.

Особливості
* чотири незалежних виходи
* вхід, призначений для роботи з сигналами AC/DC
* вибір тригера стану 1: з високою або низькою напругою
* вибір тригера стану 1: із замиканням або розмиканням входу схеми
* часовий фільтр, який дозволяє встановити мінімальний прийнятна довжина вхідного сигналу (усунення спотворень на вході)


Робота
Модуль MR-DI-4 має чотири входи. Модуль має настроювані опції для активації входів (значення TRUE) з низьким (0В) або високим (V+) сигналом і із замиканням або розмиканням ланцюга вхідного сигналу. Фільтр часу використовується для усунення перешкод (помилкових імпульсів), які можуть з'явитися на вході. Це налаштування мінімальної тривалості вхідного сигналу, який буде видно на вході та розглядатиметься як зміна стану. Більш короткі сигнали ігноруються.
Зчитування станів входів і налаштування всіх параметрів зв'язку та обміну даними здійснюється через порт RS-485 за протоколом зв'язку MODBUS RTU. Потужність вказує зелений світлодіод U. Коректний обмін даними між модулем та іншим пристроєм вказує жовтий світлодіод Tx.





твіт Поділіться Pinterest

Напруга живлення	9÷30 В постійного струму
Входи - допуск по напрузі	160÷265 В AC/DC
порти	RS-485
Протокол зв'язку	MODBUS RTU
Кількість цифрових входів	4
Тип роботи	РАБ
Швидкість передачі даних	1200÷115200 біт/с
Біти даних	8
Стоп-біти	1 / 1,5 / 2
Біти паритету	ПАРНІ/НЕПАРНІ/НЕМАЄ
Адреса	1÷247
Термінал	роз'ємні клеми 2,5 мм²
Момент затягування	0,4 Нм
Споживання енергії	0,3 Вт
Робоча температура	-20÷50°C
Розміри	1 модуль (18 мм)
Збірка	на рейку 35 мм
Маркування захисту від проникнення	IP20

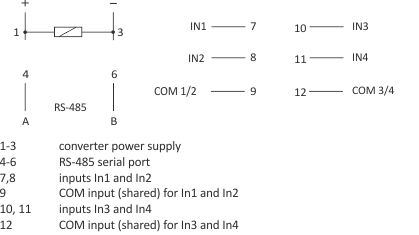

MR-DI-4 Hi інструкція (135.02k) MR-DI-4 Hi outline CAD dxf (389.09k) AC AH AV AT MB MR RM декларація CE 2022 (163,23k) Схема підключення вводу-виводу





Реалізація підключення лічильного та цифрового входів

 '

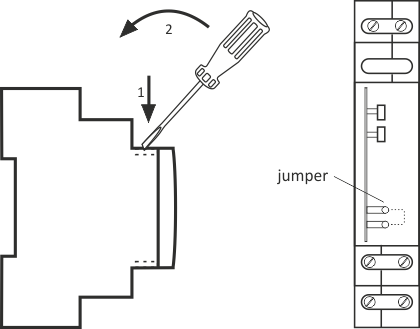

Скидання налаштувань зв'язку

Параметри протоколу MODBUS RTU








Таблиця параметрів запуску входу та призначених їм логічних станів TRUE (1) i FALSE (0)
