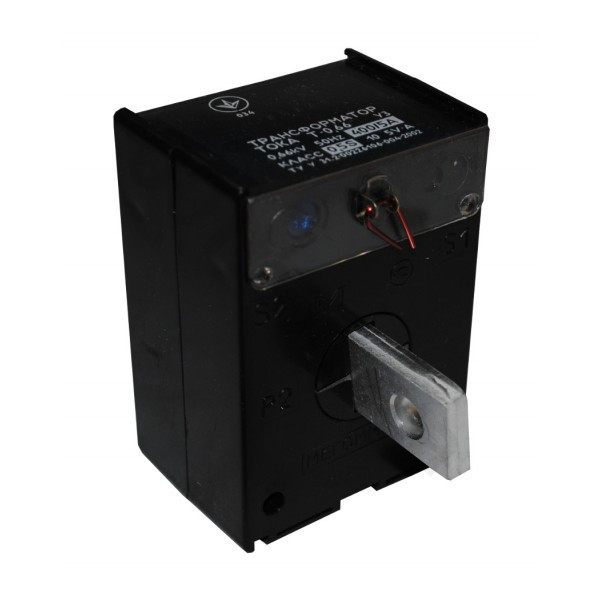

Трансформатор струму Т-0,66A 500/5 (клас 0,5S) з шиною з 16-ти річним міжповірковим інтервалом

Трансформатор струму Т-0,66A 500/5 (клас 0,5S) з шиною з 16-ти річним міжповірковим інтервалом, фото 2
Трансформатор струму Т-0,66A 500/5 (клас 0,5S) з шиною з 16-ти річним міжповірковим інтервалом, фото 2
Трансформатор струму Т-0,66A 500/5 (клас 0,5S) з шиною з 16-ти річним міжповірковим інтервалом, фото 2
Трансформатор струму Т-0,66A 500/5 (клас 0,5S) з шиною з 16-ти річним міжповірковим інтервалом, фото 3
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення
  • Трансформатори струму Т-0,66; ТШ-0,66 призначені для передачі сигналу вимірювальної інформації приладам вимірювання, автоматики, сигналізації та керування в електричних ланцюгах змінного струму частотою 50 Гц або 60 Гц.
  • Клас точності трансформаторів 0,2; 0,5 S; 0,5; 1,0.





  • Номінальні первинні струми– 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000 А.
  • Номінальний вторинний струм – 5 А.
  • Номінальна напруга 0,66 кВ.
  • Номінальна вторинна навантаження з коефіцієнтом потужності cosφ =0,8 – 5 ВА.
  • Умови експлуатації:
    • температура навколишнього повітря від мінус 45 °С до плюс 40 °С;
    • відносна вологість повітря до 98 % при температурі плюс 25 °С.
  • Габаритні розміри, мм – 87 х 125 х 93.
  • Трансформатори струму ТШ-0,66 встановлюються на шини розподільних пристроїв споживачів.
  • Маса, кг ,не більше – 1,3.





Исполнения

Размер шины, IxC, мм

Материал шины

Поворот шины вокруг продольной оси

5/5

15х1,5

Медь



10/5

15х1,5

Медь



20/5

15х1,5

Медь

30/5

15х1,5

Медь

40/5

15х1,5

Медь

50/5

15х1,5

Медь

75/5

15х1,5

Медь

100/5

15х1,5

Медь

150/5

15х2

Медь

200/5

22х2

Медь

200/5

25х5

Алюминий

+

250/5

25х6

Алюминий

+

300/5

25х6

Алюминий

+

400/5

25х8

Алюминий

+

500/5

25х8

Алюминий

+

600/5

25х8

Медь

+

Габаритные, установочные и присоединительные размеры трансформаторов тока Т-0,66; Т-0,66А



Габаритные, установочные, присоединительные размеры трансформаторов тока Т-0,66; Т-0,66 с первичным током 600 А



Габаритные, установочные и присоединительные размеры трансформаторов Т-0,66; Т-0,66А исполнения 250/5А, 500/5А с поворотной шиной



  В трансформаторах Т-0,66; Т-0,66А исполнений 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина устанавливается в любом положении, относительно продольной оси. Трансформатор исполнения 200/5 А, с установкой шины в вертикальном положении, изготавливается по отдельному заказу.

Основні
ВиробникУкраїна ТД
Країна виробникУкраїна
Маса1.3 кг
Напруга0.66 кВ
Функціональне призначенняВимірювальний
Частота струму50 Гц
Додаткові характеристики
Клас точності0.5S
Максимальна робоча температура40 град.
Мінімальна робоча температура-45 град.
Користувальницькі характеристики
Габаритні розміри, мм87 х 125 х 93
Номінальна вторинна навантаження з коефіцієнтом потужності cosφ =0,8 – 5 ВА
Номінальний струм вторинного обмотування, А5
Номінальний струм первинного обмотування, А500
СеріяТ-0,66A 16 років
Тип виробуТрансформатор тока
  • Ціна: 1 559,40 ₴
