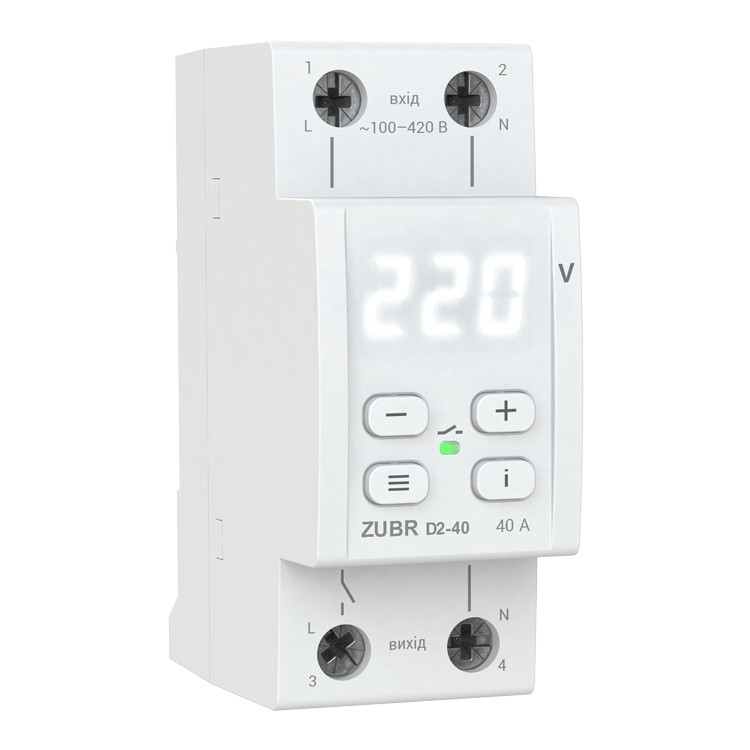

Реле напруги D2-40 ZUBR

Реле напруги D2-40 ZUBR

• термозахист і корпус з негорючого полікарбонату
• точне вимірювання напруги завдяки алгоритму True RMS
• професійна модель затримки часу виключення
• два типи часу затримки включення навантаження після аварійного спрацювання;
• журнал аварійних ситуацій (запам'ятовує до 100 значень)
• розшифровка абревіатур назв пунктів меню;

Однофазне реле напруги в компактному корпусі з термозахистом

Реле напруги ZUBR D2 призначені для захисту устаткування від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащене термозахистом.

Висока точність вимірювання TrueRMS

ZUBR D2 з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимикання навантаження

Ви можете активувати професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.

Підвищена безпека завдяки термозащите

Реле напруги ZUBR D2 оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.

Затримка включення навантаження

У пристрої передбачено 2 типу включення затримки навантаження:

— коли відлік часу до подачі навантаження відраховується з моменту стабілізації напруги;

— когда отсчет начинается с момента отключения реле.

Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты).

Удобство в управлении

У ZUBR D2 очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

Реле напряжения ZUBR D2 очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Технические характеристики ZUBR D2

Категория продукции:

Реле напряжения

Ток, А:

40

Способ монтажа:

На DIN-рейку

Количество фаз:

1 ф. (230 Вольт)

Термозащита:

Есть

TrueRMS:

Есть

Проф. задержка отключения:

Есть

Нижний предел напряжения:

120-210 В

Верхний предел напряжения:

220-280 В

Номинальная мощность нагрузки:

8 800 ВА

Время отключения нагрузки при снижении напряжения:

0,1-10,0 с (>120 В), не более 0,04 с (<120В)

Время отключения нагрузки при превышении напряжения:

не более 0,04 с

Номинальный ток нагрузки:

40 А (макс. 50 А в течение 10 мин.)

Время задержки включения нагрузки:

3-600 с

Тип реле:

Поляризованное

Напряжение питания:

100-420 В

Потребление тока:

не более 2,8 мА

Сечение провода:

не более 16 мм²

Масса:

0,17 кг

Габаритные размеры (Ш х В х Г):

36 х 85 х 66 мм

Количество комбинаций под нагрузкой, не менее:

10 000 циклов

Количество комбинаций без нагрузки, не менее:

500 000 циклов

Степень защиты по ГОСТ 14254:

IP20

Комплект поставки:

реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
