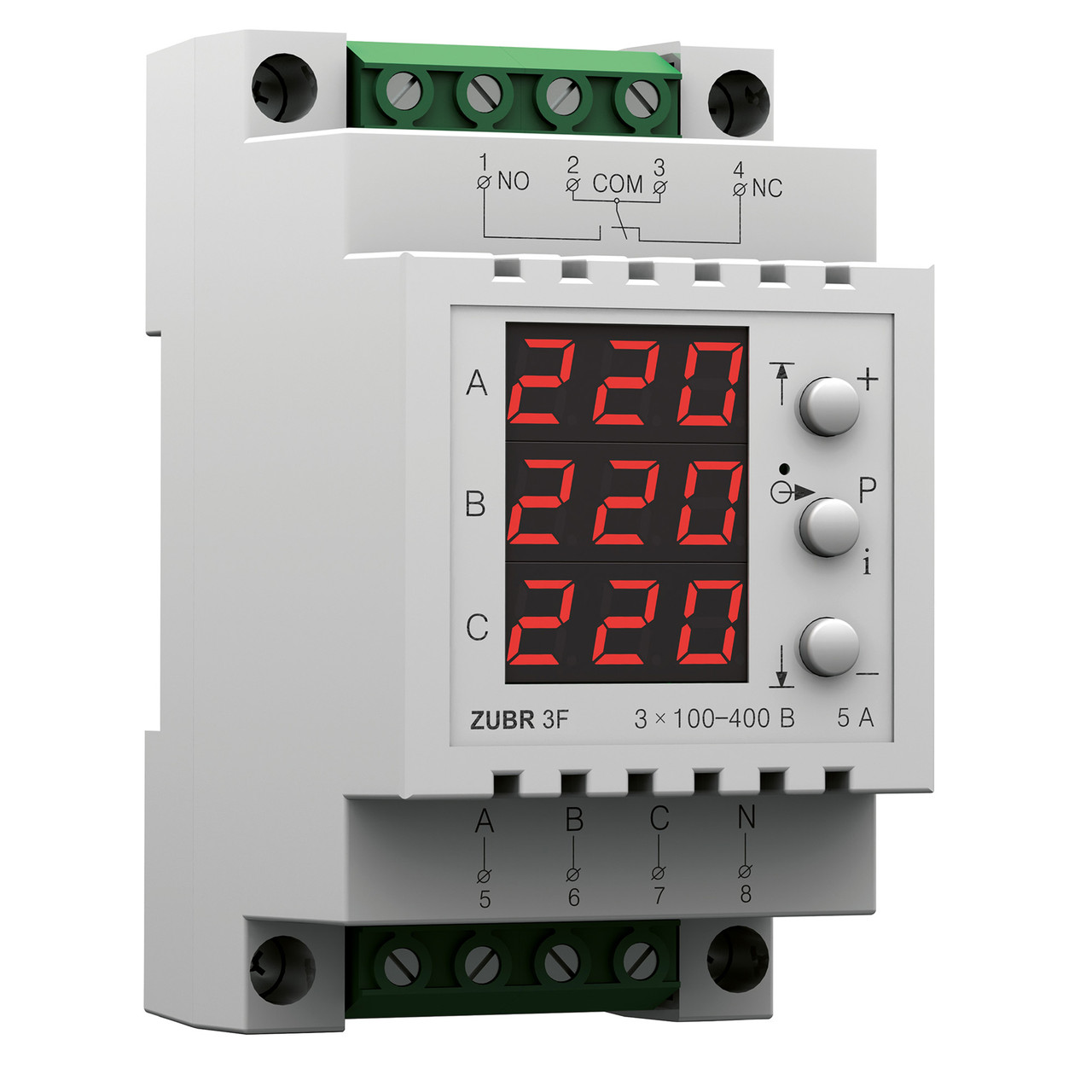

ZUBR 3F Трифазне реле контролю напруги 5А

ZUBR 3F Трифазне реле контролю напруги 5А, фото 2
Опис
Характеристики
Інформація для замовлення

Трифазне реле контролю напруги 5А ZUBR 3F

Реле напруги для трифазних двигунів.

Захист від обриву нуля, перекосу фаз, злипання фаз, неправильного чергування фаз, мінімального і максимального напруження.

ZUBR 3F можно настроить на профессиональную модель времени задержки отключения, по умолчанию после выпуска идет обычная модель. Параметры для обоих моделей приведены ниже в таблице 1. Профессиональная модель нужна для уменьшения количества отключений нагрузки при кратковременных и безвредных колебаниях напряжения. Например, если напряжение на 2 секунды опустится до 179 В при профессиональной модели нагрузка отключена не будет.

Работа трехфазного реле напряжения

Трехфазный ZUBR контролирует напряжение отдельно по каждой фазе. Если напряжение на любой фазе выйдет за пределы ZUBR отключит нагрузку.

Варианты защиты по трехфазному напряжению

Существует два основных варианта защиты по напряжению при трехфазном напряжении 380 В.

Первый вариант когда к каждой фазе подключены однофазные потребители нет необходимости контролировать перекос, слипание и чередование фаз. В таком случае когда на одной из фаз напряжение выходит за допустимые пределы нет необходимости отключать все три фазы. Достаточно отключить ту фазу на которой напряжение вышло за пределы. В этом случае оптимальное решение три независимых реле напряжения, например, ZUBR D32t.

Второй вариант когда у нас подключен хотя бы один трехфазный двигатель для которого перекос, слипание, пропадание и нарушение последовательности фаз является аварийной ситуацией. В таком случае нужно отключать все три фазы. Для этого варианта наиболее подходит ZUBR 3F управляющий контактором который в свою очередь коммутирует трехфазное напряжение.



PDF инструкция

Основні
ВиробникЗубр
Країна виробникУкраїна
Тип монтажуНа DIN рейку
Технічні характеристики
Кількість фаз3
Номінальний струм5 А
Користувацькі характеристики
Верхня межа напруги220-280 В
Час затримки на включення3-600 з
Час вимкнути. при зниженніне більш як 1,20 з
Час вимкнути. при перевищенніне більше 0,05 с
Максимальна потужність навантаження1 кВт
Максимальний струм навантаження5 А
Маса0,15 кг ±10 %
Напруга живлення100-400 В
Нижня межа напруги120-210 В
Основні розміри80 × 90 × 54 мм
  • Ціна: 1 049,95 ₴
