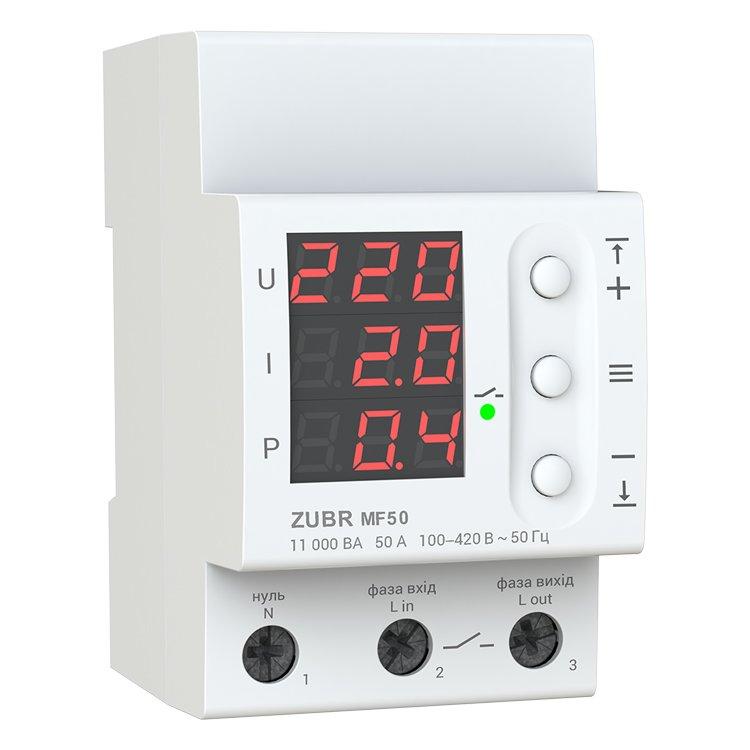

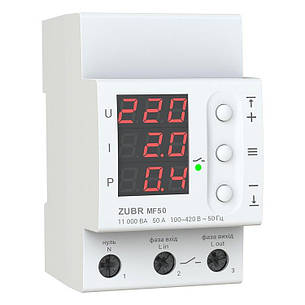

ZUBR MF 50 Багатофункціональний реле
Багатофункціональний реле ZUBR MF 50
- імпульсний блок живлення зменшує споживання енергії самим реле;
- точність вимірювання завдяки алгоритму True RMS;
- запам'ятовування максимальних значень струму, потужності, і критичного відхилення напруги в енергонезалежній пам'яті;
- вбудована термозахист.
Багатофункціональний реле
Багатофункціональний реле ZUBR MF призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати рівень електроспоживання всього будинку. Реле діє за принципом відсікача: при перевищенні встановлених значень — відключає навантаження.
Затримка включення навантаження
Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включення/виключення живлення обладнання (холодильники, кондиціонери та ін) ми рекомендуємо встановлювати значення затримки на 120-180 с.
Ви можете налаштувати затримку вимикання навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки становить від 0 до 240 с.
Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).
Точность измерения напряжения и тока
Реле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.
Безопасность при эксплуатации
Корпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева.
Простое управление
Управління багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимого напруги використовується відповідно верхня і нижня кнопки. Середня кнопка відкриває меню, де ви можете налаштувати максимальний струм і споживану потужність. У меню встановлюється час затримки включення напруги, а також час відключення подачі навантаження при перевищенні допустимих значень струму і потужності.
Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам'яті.
Зручний монтаж
Многофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм.
Технические характеристики ZUBR MF
Категория продукции:
Ток, А:
Способ монтажа:
Количество фаз:
Термозащита:
TrueRMS:
Проф. задержка отключения:
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
11 000 ВА
Время отключения нагрузки при снижении напряжения:
176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения:
свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока:
0,1-50 А
Ограничение активной мощности:
0,1-11 кВт
Точность измерения силы тока:
5-50 А ±0,1 А, 1-5 А ± 0,2 А, <1 А ± 0,3 А
Номинальный ток нагрузки:
50 А (макс. 60 А в течение 10 мин.)
Время задержки включения нагрузки:
3-600 с
Время задержки выключения нагрузки:
0-240 с
Тип реле:
Поляризованное
Напряжение питания:
100-420 В
Сечение провода:
не более 16 мм²
Масса:
0,21 кг ±10 %
Габаритные размеры (Ш х В х Г):
53 х 85 х 70 мм
Количество комбинаций под нагрузкой, не менее:
50 000 циклов
Количество комбинаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
Основні | |
---|---|
Виробник | Зубр |
Країна виробник | Україна |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Кількість фаз | 1 |
Номінальний струм | 50 А |
- Ціна: Ціну уточнюйте
