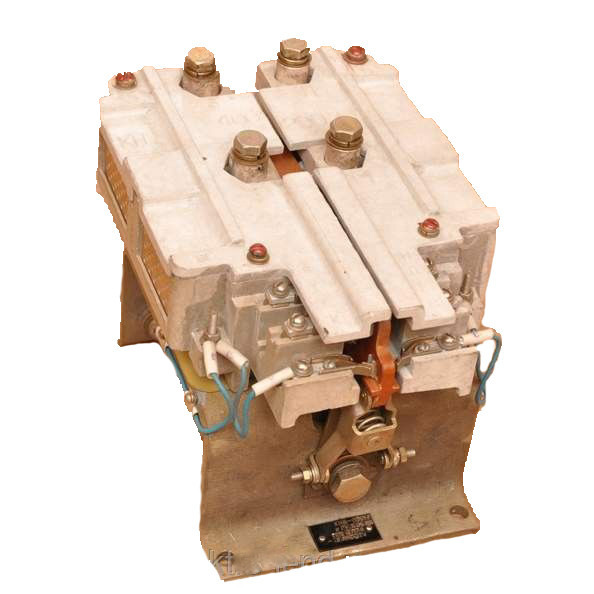

Контактор КН 411 200А 24В 2Р
Призначення
Призначені для комутації електричних ланцюгів постійного струму в системах автоматичного керування електроприводами, включаючи корабельні, і виготовляються в морському і тропічному виконанні.
Головні контакти контакторів серії КНУ не допускають відключення електричних ланцюгів під навантаженням, тому ці контактори в апаратурі застосовуються головним чином, як контактори прискорення при автоматичному пуску електродвигунів.
Позначення
КН ХХХ М:
КН - контактор
Х - величина контактора, умовне позначення номінального теплового струму головних контактів (цифри від 1 до 5, що відповідає струму 25, 63, 100, 200, 400 А)
Х - умовне позначення номінального напруги ланцюга управління (цифри 1, 4, 5, 7, 8, 9, що відповідає напрузі 24, 95-170, 175-320, 40, 20, 27 В)
Х - умовне позначення кількості вспомогатедьных контактів (цифри від 1 до 8)
М - з ресурсом 50 000 год
Конструкція
Виготовляються з 2 головними замикаючими контактами постійного струму і ланцюгами управлния постійного струму з самоповерненням. По конструктивного пристрою є негерметичними.
Забезпечують безперебійну роботу в тривалому та повторно-короткочасному режимі у великому діапозоні мінливого напруги ланцюга управління в інтервалі температур від -60?C до +55?C в умовах підвищеної вологості і вібраціях.
Контактори КН, КНУ - компактні, ударостійкі, стійкі до ураження пліснявими грибами і до впливу соляного туману, високонадійні.
Умови експлуатації
Температура навколишнього повітря від -60?C до +55?С. Підвищена робоча температура +55?З, підвищена гранична температура +65?С. При установці в оболонку або комплектний пристрій навантаження повинні бути вибрані таким чином, щоб температура нагріву контактів головною ланцюга не перевищувала 130?З, а котушок - 155?С. Допускається качка з амплітудою ±45? з періодом 5-14 с. В частині корозійної стійкості витримують вплив морського соляного туману.
Надійність і довговічність
Термін служби 15 років. Термін зберігання 17 років. Напрацювання на відмову при тривалій роботі включає котушки під струмом 50000ч. Зносостійкість під струмом навантаження 150000 циклів вкл/викл.
Основні технічні дані контакторів серії КН, КНУ
Таблиця
| Тип | Номінальний струм головних контактів, А | Напруга ланцюга управління, У | Напруга силового ланцюга, В, не більше | Струм допоміжних контактів, А |
| КН-110 КНУ-110 |
25 | 24 | 320 | 7 |
| КН-190 | 27 | |||
| КН-140 КНУ-140 |
95-170 | |||
| КН-150 КНУ-150 |
175-320 | |||
| КН-280 | 63 | 20 | ||
| КН-210 КНУ-210 |
24 | |||
| КН-290 | 27 | |||
| КН-270 | 40 | |||
| КН-240 КНУ-240 |
95-170 | |||
| КН-250 КНУ-250 |
175-320 | |||
| КН-380 | 100 | 20 | ||
| КН-310 КНУ-310 |
24 | |||
| КН-390 | 27 | |||
| КН-370 | 40 | |||
| КН-340 КНУ-340 |
95-170 | |||
| КН-350 КНУ-350 |
175-320 | |||
| КН-480 | 200 | 20 | ||
| КН-410 КНУ-410 |
24 | |||
| КН-490 | 27 | |||
| КН-470 | 40 | |||
| КН-440 КНУ-440 |
95-170 | |||
| КН-450 КНУ-450 |
175-320 | |||
| КН-518 | 400 | 24 | ||
| КН-548 | 95-170 | |||
| КН-558 | 175-320 |
Продовження таблиці
| Тип | Максимально допустима частота включень в годину | Число циклів комутаційної зносостійкості | Кількість і виконання головних контактів | Кількість і виконання допоміжних контактів | Габаритні розміри, мм | Маса, кг, не більше |
| КН-110 КНУ-110 |
1200 | 150000 | 2 замикаючих | 2 замикаючих або 2 розмикальних або 1 замикає і 1 розмикаючими |
85х115х85 | 1,5 |
| КН-190 | ||||||
| КН-140 КНУ-140 |
||||||
| КН-150 КНУ-150 |
||||||
| КН-280 | 90х169х113 | 3,0 | ||||
| КН-210 КНУ-210 |
||||||
| КН-290 | ||||||
| КН-270 | ||||||
| КН-240 КНУ-240 |
||||||
| КН-250 КНУ-250 |
||||||
| КН-380 | 600 | 2 замикаючих і 1 розмикаючими або 3 замикаючих або 1 замикаючий і 2 розмикає | 120х191х138 | 5,2 | ||
| КН-310 КНУ-310 |
||||||
| КН-390 | ||||||
| КН-370 | ||||||
| КН-340 КНУ-340 |
||||||
| КН-350 КНУ-350 |
||||||
| КН-480 | 2 замикаючих і 1 розмикаючими або 3 замикаючих або 1 замикаючий і 2 розмикає або 3 розмикає | 156х216х166 | 9,7 | |||
| КН-410 КНУ-410 |
||||||
| КН-490 | ||||||
| КН-470 | ||||||
| КН-440 КНУ-440 |
||||||
| КН-450 КНУ-450 |
||||||
| КН-518 | 2 замикаючих і 2 розмикає | 300х285х182 | 23,2 | |||
| КН-548 | ||||||
| КН-558 |
Детальніше: https://electrolend.com.ua/p128489369-kontaktor-558-400a.html
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Номінальна напруга котушки | Двадцять чотири |
| Частота струму | 50 Гц |
| Користувальницькі характеристики | |
| Кількість контактів | 1 замикаючий |
| Рід струму | постійний |
| Кількість полюсів | 2 |
| Номінальна робоча напруга, В | 320 |
| Номінальний струм, А | 200 |
| виготовлення | IP 00, Відкритий, нереверсивний |
- Ціна: від 100 ₴
