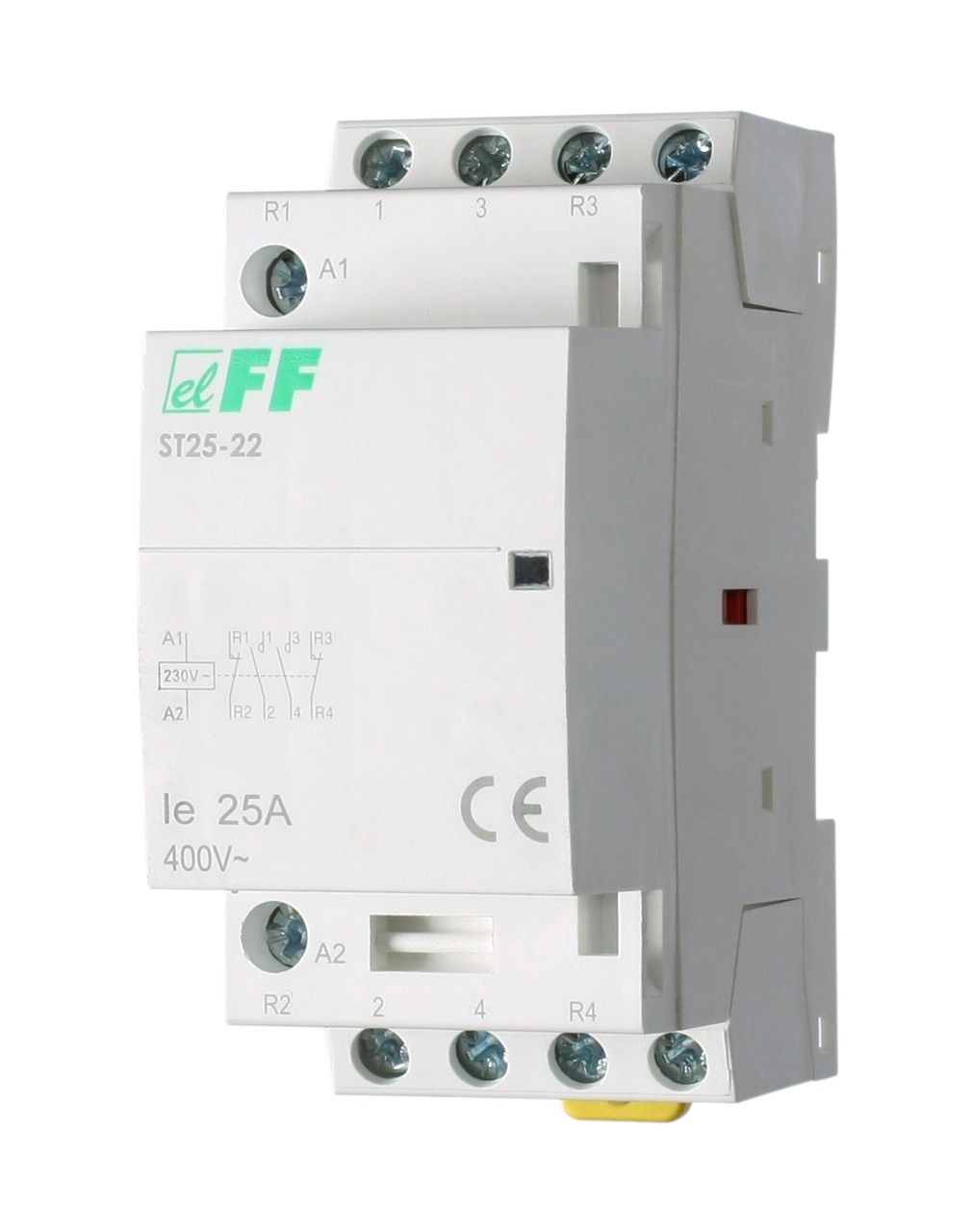

Контактор ST25-22 230B 25A 2NO+2NC F&F
Опис
Характеристики
Інформація для замовлення
Відмінні риси реле:
Напруга живлення 230 В АС. Максимальний струм навантаження 25 A. Контакти 2NO + 2NC.
Призначення
Для комутації електричних ланцюгів підвищеної потужності в промисловості.
Область застосування
Застосовується для автоматизації та управління різних технологічних процесів, в тому числі в системах освітлення, кондиціонування, вентиляції і т.д.
Особливості
Харчування котушки від мережі змінного струму
Принцип дії
Подача напруги живлення на котушку контактора призводить до перемикання контактів. Стан роботи контактора сигнализируется піднятим червоним прапорцем на лицьовій панелі. Після відключення напруги живлення контакти повертаються в своє початкове положення.
Технічні характеристики
| Артикул | EA13.001.009 |
| код ETIM | EC001653 |
| Напруга харчування котушки, В | 230 AC |
| Контакти | 2NO + 2NC |
| Максимальний струм навантаження, А | 25 |
| Потужність навантаження, кВт | |
| - AC-1 (230 В) | 9 |
| - AC-3 (230 В) | 2,2 |
| Комутаційна зносостійкість, циклів | 1000000 |
| Електрична зносостійкість, циклів | 100000 |
| Електрична міцність ізоляції, кВ | 4 |
| Ступінь захисту | IР20 |
| Ступінь забруднення середовища | 2 |
| Категорія перенапруги | III |
| Діапазон робочих температур, ° С | -25 ... + 50 |
| Споживана потужність, Вт | 4 |
| підключення | гвинтові затискачі 6 мм2 |
| монтаж | на DIN-рейку 35 мм |
| Габарити (Ш × В × Г) | 36х81х65 |
| маса, кг | 0,168 |
Схема підключення
| Основні | |
|---|---|
| Виробник | FF |
| Країна виробник | Польща |
| Номінальна напруга котушки | 230 В |
| Частота струму | 50 Гц |
| Користувацькі характеристики | |
| Артикул | ST25-22 |
| Кількість і вигляд додаткових контактів | 2NO+2NC |
| Номінальний струм, А | 25 |
| Рід струму | змінний |
| Серія | ST |
| Тип виробу | Модульний контактор |
| Умови використання | АС |
- Ціна: 1 222,98 ₴
