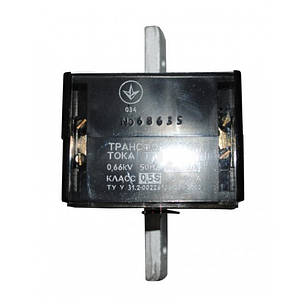

Трансформатор струму з шиною Т-0,66 600/5 (клас 0,5 S) Мегомметр

Трансформатор струму з шиною Т-0,66 600/5 (клас 0,5 S) Мегомметр, фото 2
Трансформатор струму з шиною Т-0,66 600/5 (клас 0,5 S) Мегомметр, фото 2
Трансформатор струму з шиною Т-0,66 600/5 (клас 0,5 S) Мегомметр, фото 2
Трансформатор струму з шиною Т-0,66 600/5 (клас 0,5 S) Мегомметр, фото 3
Опис
Характеристики
Інформація для замовлення
  • Трансформатори струму Т-0,66; ТШ-0,66 призначені для передачі сигналу вимірювальної інформації приладам вимірювання, автоматики, сигналізації та керування в електричних ланцюгах змінного струму частотою 50 Гц або 60 Гц.
  • Клас точності трансформаторів 0,2; 0,5 S; 0,5; 1,0.





  • Номінальні первинні струми– 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000 А.
  • Номінальний вторинний струм – 5 А.
  • Номінальна напруга 0,66 кВ.
  • Номінальна вторинна навантаження з коефіцієнтом потужності cosφ =0,8 – 5 ВА.
  • Умови експлуатації:
    • температура навколишнього повітря від мінус 45 °С до плюс 40 °С;
    • відносна вологість повітря до 98 % при температурі плюс 25 °С.
  • Габаритні розміри, мм – 87 х 125 х 93.
  • Трансформатори струму ТШ-0,66 встановлюються на шини розподільних пристроїв споживачів.
  • Маса, кг ,не більше – 1,3.



Трансформатори струму Т-0,66 кл. 0,2;0,5;0,5 S;1,0



t66-vid

Виконання Розмір шини, IxC, мм Матеріал шини Поворот шини навколо поздовжньої осі
20/5 15х1,5 Мідь -
30/5 15х1,5 Мідь -
40/5 15х1,5 Мідь -
50/5 15х1,5 Мідь -
75/5 15х1,5 Мідь -
100/5 15х1,5 Мідь -
150/5 15х2 Мідь -
200/5 22х2 Мідь -
25х5 Алюміній +
300/5 25х6 Алюміній +
400/5 25х8 Алюміній +
600/5 25х8 Мідь +





Габаритні, установочні і приєднувальні розміри

t066_gab



Габаритні, настановні та приєднувальні розміри з первинним струмом 600 А

t066_gab_600



Додаткові характеристики
Мінімальна робоча температура-45 град.
Максимальна робоча температура 40 град.
Основні
Напруга 0.66 кВ
Виробник Мегомметр
Країна виробникУкраїна
Частота струму 50 Гц
Функціональне призначенняВимірювальний
Мінімальний первинний струм600 А
Вторинний струм5 А
Маса1.3 кг
Користувацькі характеристики
Клас точності0,5 S
Габаритні розміри, мм87 х 125 х 93
Номінальна вторинна навантаження з коефіцієнтом потужності cosφ =0,8 – 5 ВА
  • Ціна: 1 209,60 грн
