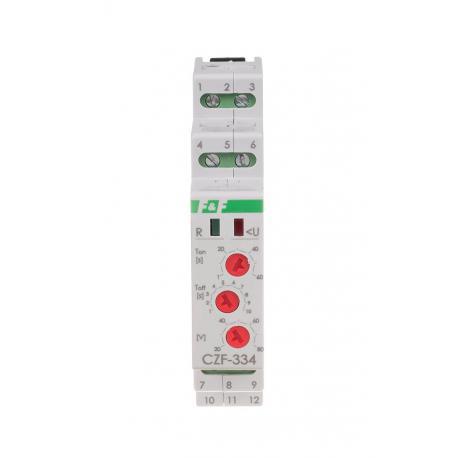

Реле контролю фази CZF-334 TRMS F&F
Реле контролю фази CZF-334 TRMS F&FРеле контролю фази CZF-334 TRMS F&F
З роздільним контактом.
Трифазний монітор служить для захисту трифазних електродвигунів, що живляться від трифазної мережі, від випадіння фаз, принаймні, в одній фазі, від асиметрії міжфазної напруги або від пошкодження контактів, що загрожує пошкодження двигуна.
Функціонування
Випадіння фаз принаймні в одній або несиметрія напруги між фазами вище встановленого значення викликає відключення двигуна. Вимкнення двигуна відбувається з затримкою в секунду, що запобігає випадкове відключення двигуна при тимчасовому падінні напруги. Повторне підключення відбудеться автоматично при збільшенні напруги на 5 вище напруги активації (Тобто Значення гістерезису напруги). При виникненні цих порушень привід двигуна в рух неможливий. Світіння червоного діодного світлодіода при одночасному відключенні апарата на тривалий час свідчить про пошкодження контактів контактора. Повторне включення апарату можливо (після ремонту контактів), відключивши від живлення всі три фази (запобіжники), а потім після включення заново.
Напруга живлення | 3 × 400 В |
Співпраця з електрогенераторами | ТАК |
Контроль обриву фази / асиметрії | ТАК |
Контроль чергування фаз | Немає |
Контроль контакт контактора | Немає |
Виконавчий елемент | реле |
Максимальний струм навантаження | 2 × 6 А |
Конфігурація контактів | 2 × NO / NC |
Поділ контакту | ТАК |
Асиметрія напруги | 20 ÷ 80 В |
Minimalne napięcie fazy | Триста двадцять |
Maksymalne napięcie fazy | 480 В |
Гістерезис напруги | П'ять |
Затримка вимкнення | 1 ÷ 10 з |
Контроль потужності | 2 × світлодіод |
Затримка повернення | 1 ÷ 60 з |
Термінал | вставні клемні колодки 2,5 мм2 |
Момент затяжки | 0,4 Нм |
Споживана потужність | 1,6 Вт |
Робоча температура | -25 ÷ 40 ° С |
Розміри | 1 модуль (18 мм) |
Збірка | на рейці 35 мм |
Маркування захисту від проникнення | IP20 |
TrueRMS | ТАК |
Система, що запобігає автоматичний запуск двигуна після відновлення живлення
Основні | |
---|---|
Виробник | FF |
Країна виробник | Польща |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Користувацькі характеристики | |
Артикул | CZF-334-TRMS |
- Ціна: 2 076,98 ₴
