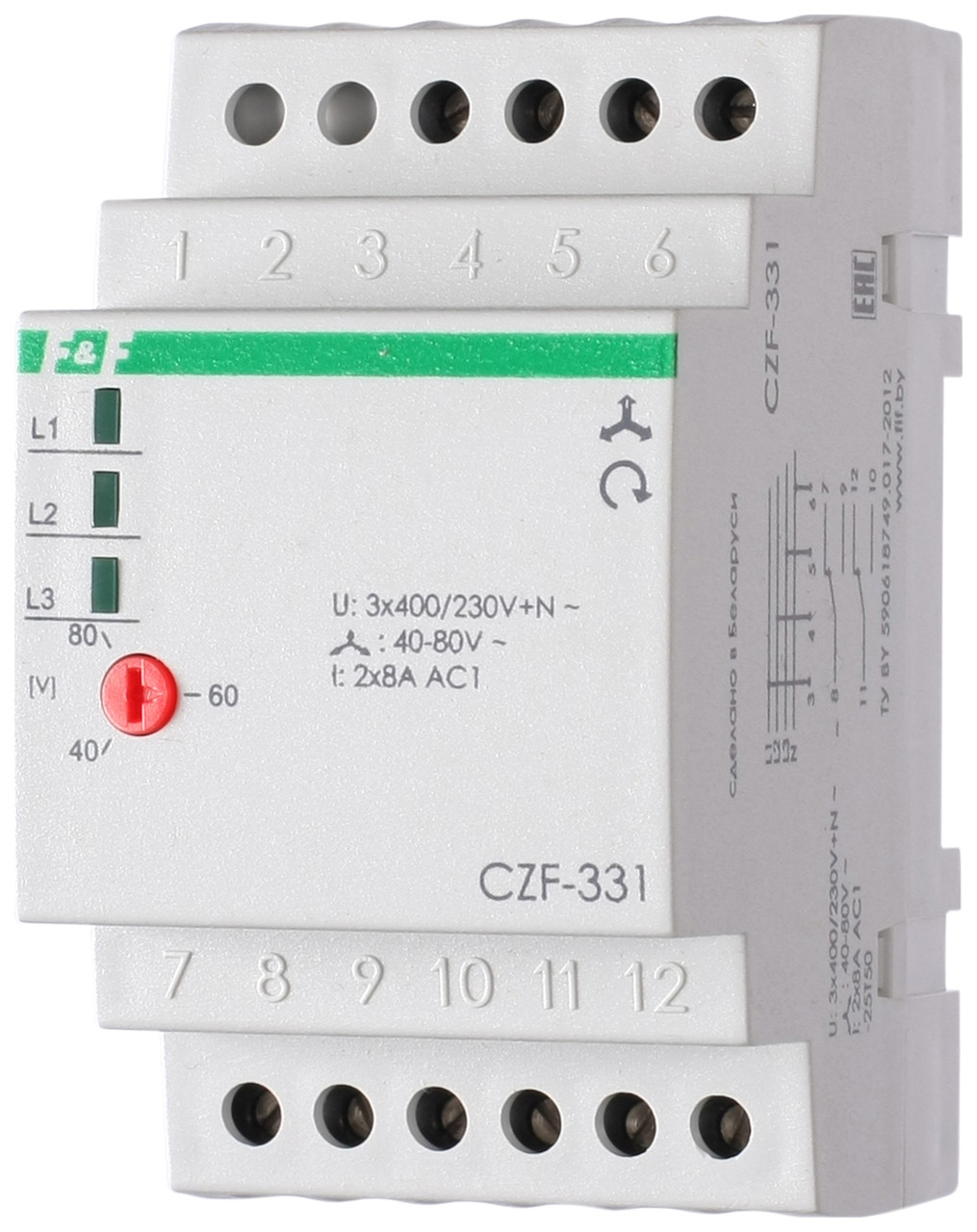

Реле контролю фаз CZF-331 F&F
Реле контролю фаз CZF-331 F&F
Відмітні особливості реле:
Асиметрія регульована 40-80 В, мінімальна напруга 160, затримка відключення 3-5 с, контакт 2NO/NC.
Призначення
Реле контролю фаз CZF-331 призначені для захисту електродвигунів та електроустановок, що живляться від трифазної мережі у випадках: відсутності хоча б однієї з фаз, асиметрії напруги, обриву нульового проводу.
Принцип роботи
Якщо параметри мережі, що живить електродвигун, в межах норми, то контакти виконавчого реле 8, 9 і 10, 11 замкнуті і на котушку контактора електродвигуна подається напруга, що управляє його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле 8, 9 і 10, 11 розмикаються і контактор вимикається. Виключення у випадку асиметрії напруги відбувається із затримкою 3-5 с. У разі відсутності хоча б однієї з фаз або обриву нульового проводу виріб вимикається із затримкою 0,1 с. Включення відбувається автоматично після відновлення напруги живлення.
Технічні характеристики
Артикул | EA04.001.008 |
Код ETIM | EC001441 |
Напруга живлення | 3x400/230 В +N; 50 Гц |
Максимальний струм котушки контактора | 2 А |
Контакт | 2NO/NC |
Сигналізація харчування | світлодіод в кожній фазі |
Максимальна асиметрія напруги (регульована) | 40-80 В |
Гістерезис | П'ять |
Напруга відключення: | |
при падінні напруги у фазах | Сто шістдесят |
при підвищенні напруги у фазах | - |
Затримка вимкнення | 3-5 с |
Діапазон робочих температур | від -25 до +50°С |
Споживана потужність | 1,2 Вт |
Ступінь захисту | IP20 |
Габарити (ШхВхГ) | 52,5х90х65 мм |
Тип корпусу (див. Додаток 1) | 3S |
Схема підключення
Основні | |
---|---|
Виробник | FF |
Країна виробник | Польща |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Користувацькі характеристики | |
Артикул | CZF-331 |
- Ціна: 1 122,91 ₴
