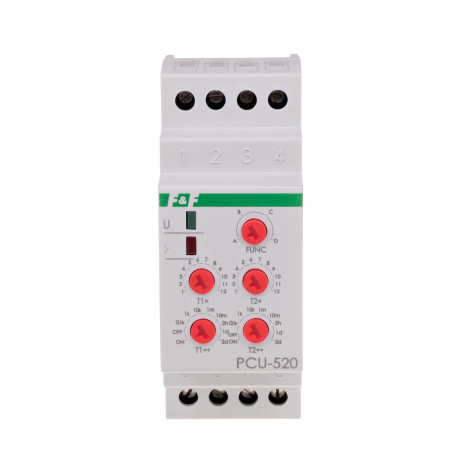

Реле часу PCU-520UNI 2×8A 12÷264В AC/DC F&F, фото 1
Реле часу PCU-520UNI 2×8A 12÷264В AC/DC F&F, фото 3
Реле часу PCU-520UNI 2×8A 12÷264В AC/DC F&F, фото 4
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Реле часу PCU-520UNI 2×8A 12÷264В AC/DC F&F

Реле часу призначені для контролю часу в промислових і побутових системах автоматичного управління (наприклад, вентиляції, опалення, освітлення, сигналізації і т. Д.).
Установка двох незалежних значень часу t1 і t2 (час роботи і час перерви).

Функціонування
Режим роботи:
* ЗАТРИМКА АКТИВАЦІЇ (IR)
Поки не спрацює реле, контакт залишається в положеннях 1-5 і 2-8. Після подачі напруги живлення (горить зелений світлодіод «U») контакт переводиться в положення 1-6 і 2-7 і починається зворотний відлік заданого значення t (горить червоний світлодіод). Після закінчення встановленого часу t контакт повертається в положення 1-5 і 2-8. Послідовність роботи реле можна повторити після вимкнення живлення.
* ЗАТРИМКА ВІДКЛЮЧЕННЯ (IA)
Поки не спрацює реле, контакт залишається в положеннях 1-5 і 2-8. Після подачі напруги живлення (горить зелений світлодіод «U») контакт переводиться в положення 1-6 і 2-7 і починається зворотний відлік заданого значення t (спалахує червоний світлодіод). Послідовність роботи реле можна повторити після виключення і включення напруги живлення.
* ЗАДНЯ АКТИВАЦІЯ - ЦИКЛІЧНИЙ (CR) Робочий
режим LA запускається в рівних циклах переривання / роботи згідно з попередньо встановленими значеннями часу.
* ЗАДНЄ ВІДКЛЮЧЕННЯ - ЦИКЛІЧНИЙ (CA) Робочий
режим LD запускається в рівних циклах переривання / роботи у відповідності з заданими значеннями часу.







Увага!
* Установка регулятора тимчасового діапазону в положення:
ON - положення при включеному харчуванні призводить до постійного замикання контакту в положеннях 1-6 і 2-7.
ВИКЛ - положення (харчування активовано) викликає постійне замикання контакту в положеннях 1-5 і 2-7.
* При включеному живленні система не реагує на зміни параметрів часового діапазону.
* Знову встановлений часовий діапазон активний після вимикання та вмикання джерела живлення.
* При включеному харчуванні можна вільно регулювати заданий час в обраному часовому діапазоні.





Напруга живлення 12 ÷ 264 В AC / DC
Режим роботи відкладене вимикання, відкладену включення, циклічна робота
Виконавчий елемент реле
Максимальний струм навантаження 2 × 8 А
Конфігурація контактів 2 × NO / NC
Поділ контакту ТАК
Затримка операції 50 мс
Індикація стану контакту Червоний світлодіод
Час роботи - регульоване 0,1 с ÷ 576 годз.
Індикація потужності Зелений світлодіод
Час перерви - регульоване 0,1 с ÷ 576 годз.
Термінал вставні клемні блоки 4,0 мм2
Момент затяжки 0,5 Нм
Споживана потужність 1,2 Вт
Робоча температура -25 ÷ 50 ° С
Розміри 2 модуля (35 мм)
Збірка на рейці 35 мм
Маркування захисту від проникнення IP20

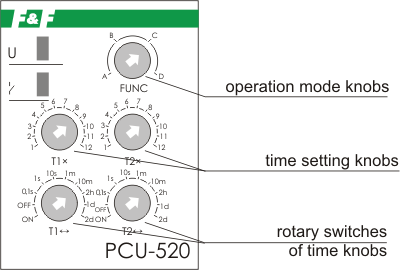

Опис передньої панелі

Основні
ВиробникFF
Країна виробникПольща
Ступінь захисту IP20
Технічні характеристики
Частота струму50 Гц
Користувацькі характеристики
АртикулPCU-520UNI
