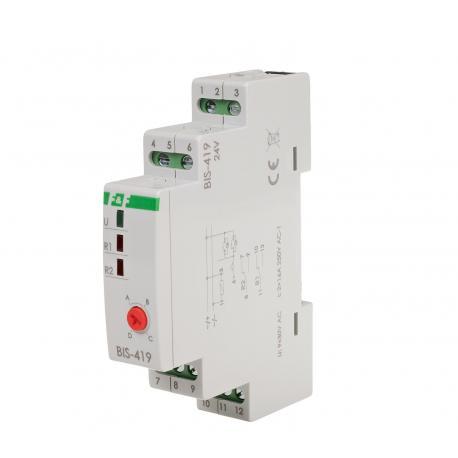

Імпульсне Реле BIS-419-24V 16А 9÷30 В AC/DC F&F

Імпульсне Реле BIS-419-24V 16А 9÷30 В AC/DC F&F, фото 1
Імпульсне Реле BIS-419-24V 16А 9÷30 В AC/DC F&F, фото 3
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Імпульсне Реле BIS-419-24V 16А 9÷30 В AC/DC F&F

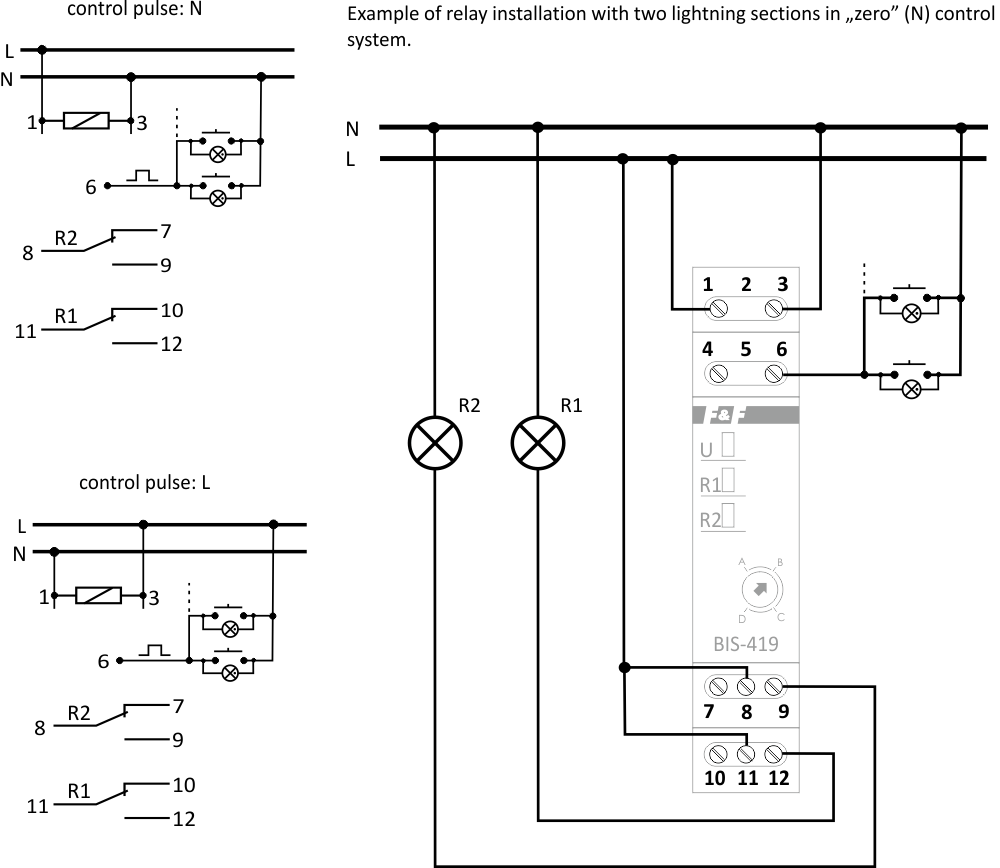

Електронний бістабільні імпульсний релейний перемикач, який включає або вимикає освітлення чи іншого обладнання з кількох різних точок за допомогою паралельно з'єднаних перемикачів миттєвої дії (дзвінка).

Послідовний. 4-функція. Електроживлення 24 В змінного струму. Максимальне навантаження 2 x16 А. На рейку TH-35 мм.

Реле БІС-419 має дві комутаційні секції і дозволяє перемикати дві грозові ланцюга або інші приймачі з кількох різних точок і відповідно до заздалегідь обраної послідовністю.

Робота
Джерело живлення реле відображається зеленим світлодіодом U. Послідовне реле має два окремих виходи: R1 і R2. Статус контакту (замкнутий / розімкнений) примусово примусово встановлюється послідовно у відповідності з наперед заданою програмою. Контакти переходять в інший стан після подальшого імпульсу від кнопки управління. Активація контактів R1 і R2 відображається відповідними червоними світлодіодами R1 і R2. Після збою живлення стан контакту скидається. Коли харчування знову включається, реле запускається з порядкового номера 0.


Замітка!
BIS-419 230 може використовуватися з кнопками з підсвічуванням.


Робоча функція

Функція А





При наступному натисканні кнопки послідовності 0-3 повторюються.


Функція B

* При наступному натисканні кнопки менш ніж за 5 секунд послідовності 1-3 повторюються.
* Подальше натиснення кнопки більш ніж через 5 секунд відключає обидва контакту (послідовність 0).
* Тривале натискання - в будь-якій послідовності - відключає обидва контакту (послідовність 0).
* Натискання кнопки після виключення обох реле відновлює останній стан (пам'ять стану). Не діє в разі збою живлення реле.


Функція C

При наступному натисканні кнопки послідовності 0-3 повторюються.


Функція D




* При наступному натисканні кнопки менш ніж за 5 секунд послідовності 1-3 повторюються.
* Подальше натиснення кнопки більш ніж через 5 секунд відключає обидва контакту (послідовність 0).
* Тривале натискання - в будь-якій послідовності - відключає обидва контакту (послідовність 0).
* Натискання кнопки після виключення обох реле відновлює останній стан (пам'ять стану). Не діє в разі збою живлення реле.


Таблиця потужності




Ці дані є орієнтовними і будуть сильно залежати від конструкції конкретного приймача (що особливо важливо для світлодіодних ламп, енергозберігаючих ламп, електронних трансформаторів і імпульсних блоків живлення), частоти комутації та умов експлуатації.





Напруга живлення 9 ÷ 30 В AC / DC
Місцеве управління ТАК
Максимальний струм навантаження AC-1 2 х 16 А
Виконавчий елемент реле
Конфігурація контактів 2 × NO / NC
Поділ контакту Немає
Стійкість до ударних струмів Немає
Кількість каналів 2
функціональність послідовний
Затримка операції 0,1 ÷ 0,2 с
Керуючий імпульсний струм менше 1 мА
Співпраця з кнопками з підсвічуванням Немає
Термінал вставні клемні колодки 2,5 мм2
Момент затяжки 0,4 Нм
Енергоспоживання при пробудженні / роботі 0,15 Вт / 0,9 Вт
Робоча температура -25 ÷ 50 ° С
Розміри 1 модуль (18 мм)
Збірка на рейці 35 мм
Маркування захисту від проникнення IP20



Основні атрибути
ВиробникFF
Країна виробникПольща
Ступінь захисту IP20
Тип монтажуНа DIN рейку
Технічні характеристики
Максимальний струм комутації16 А
Напруга24 В
Користувацькі характеристики
АртикулBIS-419-24V
