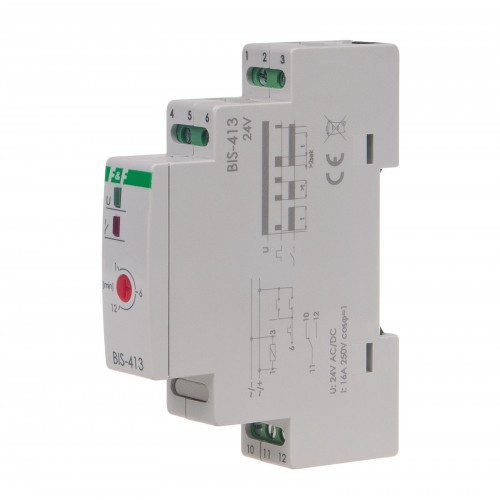

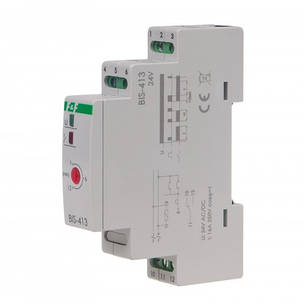

Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F

Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F, фото 1
Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F, фото 3
Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F, фото 4
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F



Призначення: Реле імпульсне BIS-413 призначений для включення/вимикання освітлення, електроустановок і т. п. з декількох місць за допомогою паралельно з'єднаних кнопок. Управління станом реле здійснюється по двухпроводной лінії шляхом натискання будь-якої кнопки. Вимикання реле здійснюється натисканням кнопки або після закінчення часу роботи вбудованого таймера. Дворазове клацання протягом 1 сек. включає реле в безперервний режим до моменту подачі наступного імпульсу (натискання кнопки).

Область застосування: Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д. (включення на вході, вимикання на виході).



Принцип роботи: При надходженні імпульсу на керуючий вхід реле відбувається переключення його виходу в протилежний стан, при наступному імпульсі - у вихідне. На відміну від контакторів, електроенергія споживається тільки в момент перемикання.

Включення навантаження здійснюється натисканням будь-якого однотактового вимикача (кнопки без фіксації), вимикання - наступним натисканням.



Напруга живлення - 9÷30 В AC/DC
Локальне управління - ТАК
Максимальний струм навантаження - AC-1 16 A
Виконавчий елемент - реле
Конфігурація контактів - 1 x NO/NC
Гальванічна розв'язка - ТАК
Стійкість на пусовые струми - НЕМАЄ
Кількість каналів - 1
Функціонал - включити/відключити з тимчасовим вимикачем
Затримка спрацювання - 0,1 ÷ 0,2 сек
Струм керуючого імпульсу менше ніж 1 мА
Робота з вимикачами з підсвічуванням - НЕМАЄ
Пам'ять стану контатов після зникнення живлення - НЕМАЄ
Функція увімк. на час - ТАК
Виділені зони централізованого управління - НЕМАЄ
Радіоуправління - НЕМАЄ
Підключення - гвинтові затискачі 2,5 мм2
Момент затягування - 0,4 Нм
Споживана потужність - 0,7 Вт
Робоча температура -25 ÷ 50 °C
Розміри - 1 модуль (18 мм)
Монтаж на din-рейці 35 мм
Ступінь захисту - IP20






Схема підключення:






Додаткова інформація:

Приклад управління освітленням з трьох точок у приміщенні


Основні атрибути
ВиробникFF
Країна виробникПольща
Ступінь захисту IP20
Тип монтажуНа DIN рейку
Технічні характеристики
Максимальний струм комутації16 А
Напруга24 В
Користувацькі характеристики
АртикулBIS-413-24V
  • Ціна: 945 ₴
