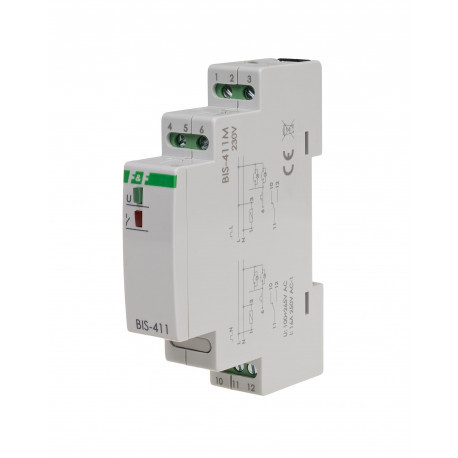

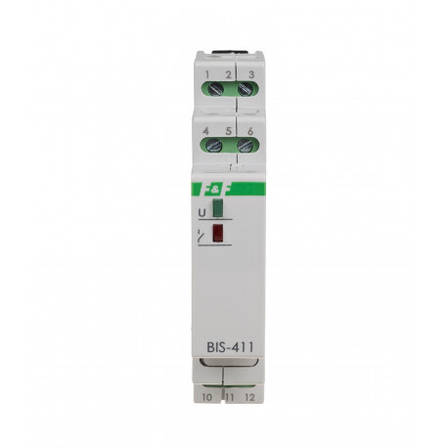

Імпульсне Реле BIS-411M 16A 165÷265 AC F&F
Імпульсне Реле BIS-411M 16A 165÷265 AC F&F
Живлення 230 В. Максимальне навантаження 16 А. На DIN-рейку 35 мм. Працює з вимикчами з підсвіткою. З пам'яттю положення контакту.
Призначення: електронне імпульсне реле BIS-411 дає можливість вмикати освітлення або інше обладнання з кількох різних точок за допомогою з’єднаних паралельно однопозиційних вимикачів кола керування.
Дія: отримавши імпульс кола керування, реле замикає кероване електричне коло з під`єднаним до нього електроприймачем. Після наступного імпульсу кероване електричне коло розмикається – контакти реле повертаються до початкового стану. В реле відсутня пам`ять останнього положення перемикача, це означає, що у випадку пропадання та появи напруги живлення, реле опиниться у вимкненому стані. Це гарантує відсутність самовключення керованих споживачів струму без належного нагляду при довготривалому пропаданні напруги живлення. У порівнянні із типовою “сходовою” схемою керування освітленням із багатьох місць, використання імпульсних реле дозволяє економити кошти на проводці та дорожчих сходових вимикачах (з імпульсними реле можна використовувати однопозиційні вимикачі, з`єднані паралельно проводом 2х0,5 мм2).
BIS-411 виконується в наступних версіях:
BIS-411 230 V | базова модель з одним реле 16 A; |
BIS-411-LED- 230 V | з захистом контактів від великих пусових струмів. Таими як: лампи LED, лампи ESL, трансформатори електронні, розрядні лампи і т.д..; |
BIS-411M 230 V |
з пам’яттю стану контактів. Після пропадання напруги живлення реле, та повторній появі напруги живлення, контакти реле повернуться до положення в якому вони були до пропадання напруги живлення; |
BIS-411M-LED- 230 V | з захистом контактів від великих пусових струмів та з пам’яттю стану контактів; |
BIS-411 2Z 230 V | одноканальний з двома реле 2xNO; |
BIS-411 1R1Z 230 V | одноканальний з двома реле: 1xNO та 1xNC. |
Характеристики: | |
Напруга живлення | 165÷265 В AC |
Максимальний струм навантаження AC-1 | 16 A |
Конфігурація контактів | 1xNO/NC |
Гальванічна розв'язка контактів | ТАК |
Захист від пускових струмів | НІ |
Споживана потужність | 0,7 Вт |
Підключення | затискачі гвинтові 2,5 мм2 |
Затримка виключення | НІ |
Затримка включення | 0,1 ÷ 0,2 сек |
Робота з вимикачами з підсвіткою | ТАК |
Пам'ять стану контактів | ТАК |
Струм керуючого імпульсу | менше 5 мА |
Кількість каналів | 1 |
Радіокерування | НІ |
Розмір | модуль 1 (18 мм) |
Монтаж | На DIN-рейку 35 мм |
Діапазон робочих температур | -25 ÷ 50 °C |
Ступінь захисту | IP20 |
Гарантія | 24 місяці |
Виробник | F&F |
Країна виробник | Польща |
Схема підключення:
Основні атрибути | |
---|---|
Виробник | FF |
Країна виробник | Польща |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Максимальний струм комутації | 16 А |
Напруга | 230 В |
Користувацькі характеристики | |
Артикул | BIS-411M |
- Ціна: 691,99 ₴
