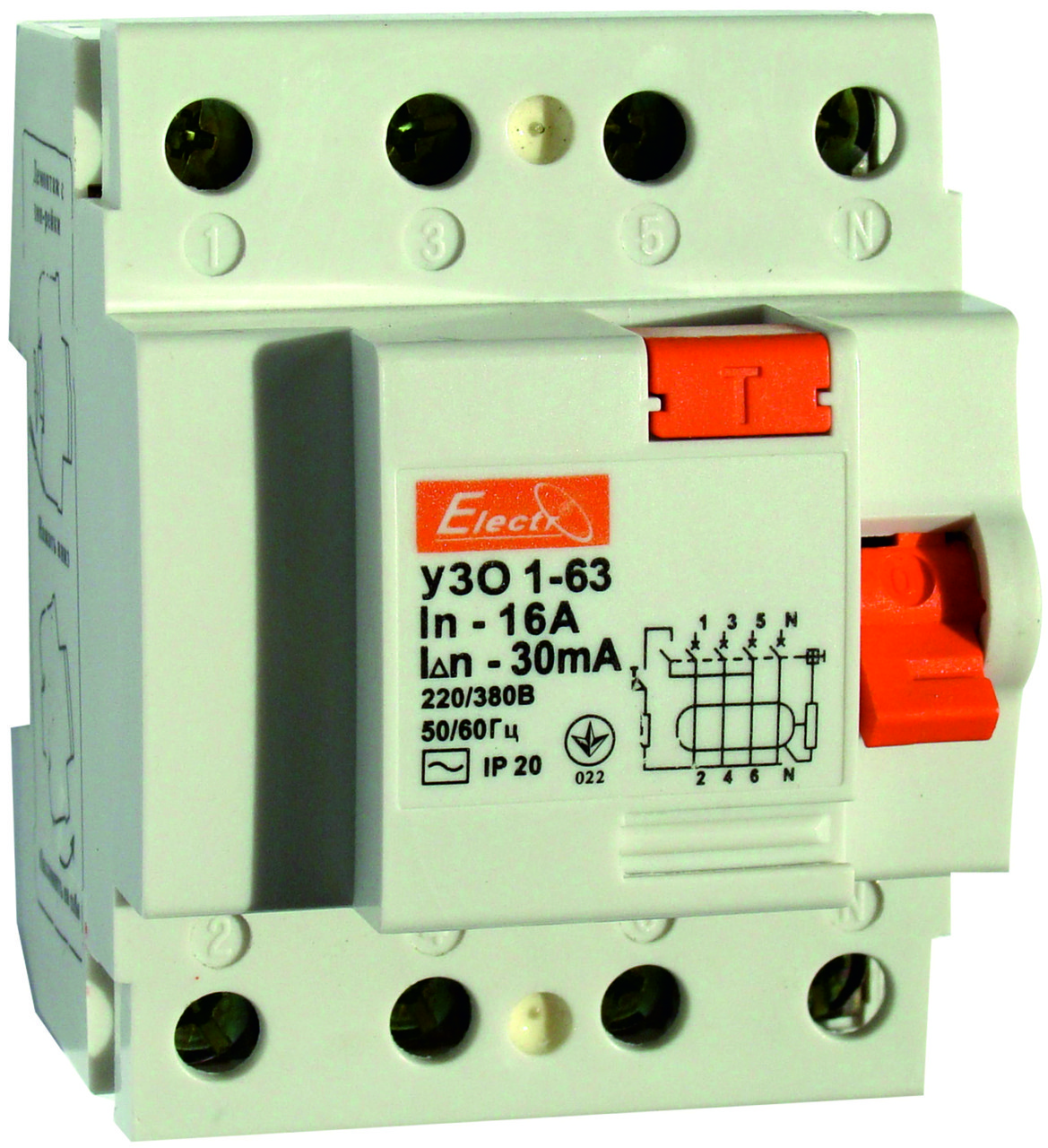

Пристрій захисного відключення УЗО 1-63 4P 40А Electro 30mA
Комутаційний апарат, який управляється диференціальним (залишкових) струмом і призначений для захисту людей від ураження електричним струмом при контакті з струмоведучими частинами, а також для захисту обладнання від пожеж внаслідок порушення ізоляції проводки.
Принцип роботи ПЗВ
В основі принципу роботи ПЗВ лежить реакція датчика струму на вхідну змінну величину диференціального струму в провідниках. Датчик струму — це і є звичайний трансформатор струму, який по конструкції виконаний у вигляді тороїдального сердечника. Уставка струму спрацювання виставляється на магнитоэлектрическом реле, яке володіє дуже високою чутливістю. Реле діє на виконавчий механізм, який в свою чергу розмикає електричний ланцюг.
Виконавчий механізм складається з:
- контактної групи (вибирається на максимальний струм) який
- пружини (для розмикання електричного кола в разі ненормального режиму роботи)
Щоб самостійно перевірити справність УЗО необхідно натиснути кнопку «Тест». При цьому створюється штучна витік струму, якої достатньо для спрацьовування УЗО.
Робота ПЗВ при нормальному стані мережі
В нормальному стані електропроводки (без витоків) робочий струм протікає зустрічно-паралельно і наводить у вторинній обмотці трансформатора струму магнітні потоки однакової величини, які компенсують один одного. У цей момент реле не спрацьовує, оскільки струм вторинної обмотки трансформатора струму близький до нуля.
Робота ПЗВ при витоку
При випадковому або помилковому зіткненні з струмоведучими частинами електроустановки з'являється струм витоку. У цей момент порушується величина струмів, що проходять через трансформатор струму, тому у вторинному ланцюзі трансформатора струму з'явиться струм (не баланс), якого буде достатньо для спрацьовування реле. Реле приводить в роботу пружинний механізм і відбувається відключення УЗО.
Технічні характеристики
| Номінальна напруга, В | 230 |
| Номінальна частота напруги мережі, Гц | 50 |
| Номінальний струм, А | 16, 25, 32, 40, 50, 63 |
| Час спрацьовування, не більше, с | 0,1 |
| Число полюсів | 1P+N, 3P+N |
| Електрична зносостійкість, циклів | 4000 |
| Комутаційна зносостійкість, циклів | 8 000 |
| Гранична відключаюча здатність, А | 4500 |
| Номінальний струм витоку (спрацювання), мА | 30, 100, 300 |
| Максимальний перетин приєднується дроти, мм2 | 35 |
| Діапазон робочих температур, °С | -25...+45 |
Розміри
| Основні | |
|---|---|
| Виробник | Electro |
| Країна виробник | Китай |
| Технічні характеристики | |
| Номінальний струм | 40 А |
| Умови використання | АС |
| Частота струму | 50 Гц |
| Користувацькі характеристики | |
| Артикул | 45UZ63440Е30 |
| Кількість полюсів | 3P+N |
| Номінальний струм витоку (спрацьовування), mA | 30 |
| Вимикаюча здатність, кА | 4,5 |
| Серія | 1-63 |
- Ціна: 131,08 ₴
