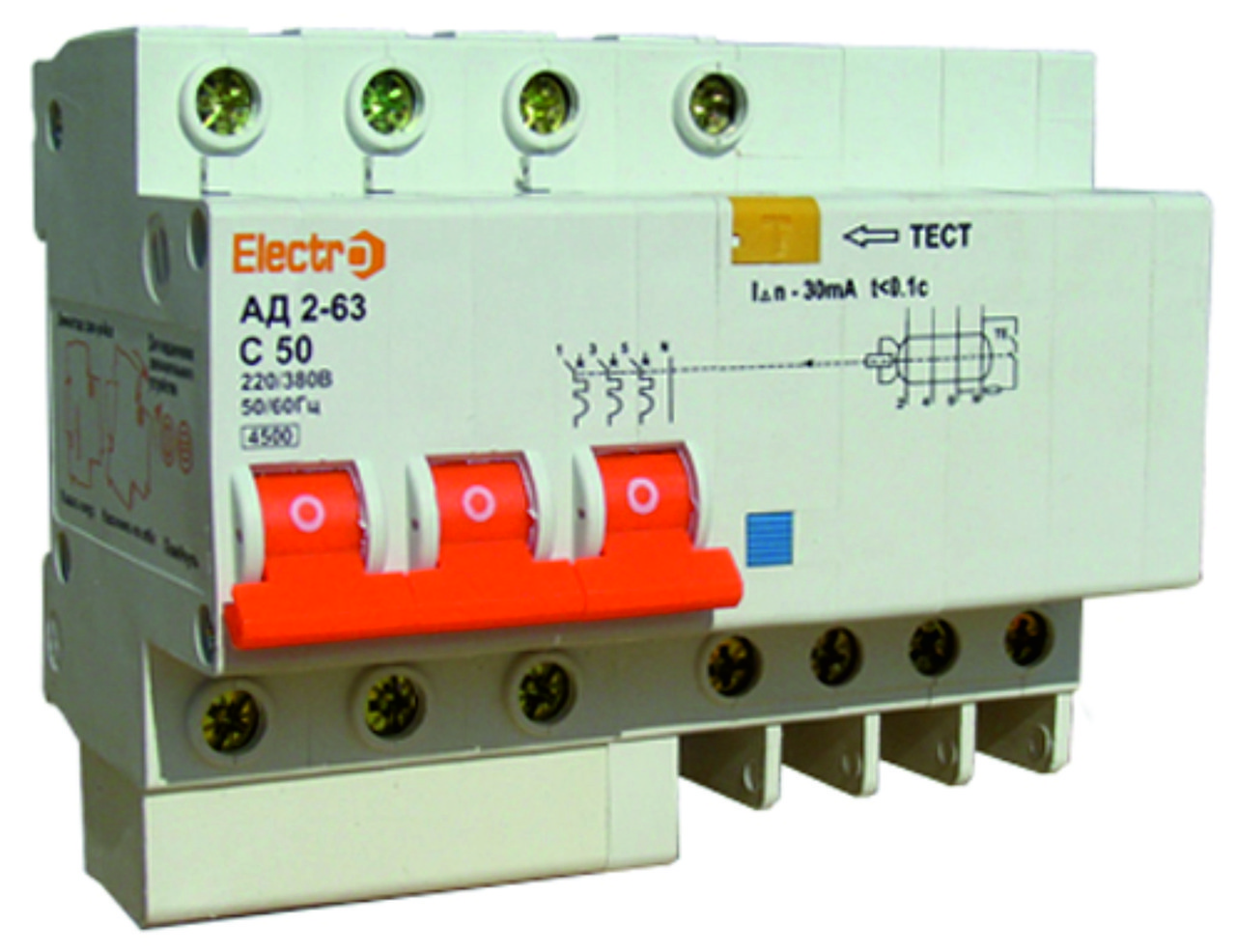

Диф. автомат АД 2-63 3Р+N 50А Electro 30mA
Диференційний автоматичний вимикач ПЕКЛО 2-63
Диференційний автоматичний вимикач ― комутаційний електричний апарат, який об'єднує в одному корпусі пристрій захисного відключення (забезпечує функцію захисту від ураження електричним струмом) і автоматичний вимикач (забезпечує захист проводки від надструмів).
Цей пристрій знайшло широке застосування, як у житловому секторі, так і на промислових підприємствах.
Диференційний автоматичний вимикач ПЕКЛО 2-63 3P+N конструктивно складається з триполюсні автоматичного вимикача і приставки-реле диференціального струму. Відмінність ПЕКЛО 2-63 3P+N від диференціального автоматичного вимикача ПЕКЛО 2-63 4P полягає в тому, що підключення диференціального реле за схемою 3P+N не забезпечує окремій захисту нульового провідника від надструмів. Но зачастую, это и не требуется, так как возрастание тока потребителя сверх номинального в одном из полюсов неизбежно приводит к такому же возрастанию силы тока в другом подключенном полюсе (поскольку непременным условием протекания электрического тока является замкнутость электрической цепи). В случае замыкания нулевого провода на землю, отключение аварийного потребителя обеспечит срабатывание реле дифференциального тока.
Технические характеристики
| Номинальное напряжение, В | 230 |
| Номинальная частота тока сети, Гц | 50/60 |
| Номинальный рабочий ток, In, А | 16; 25; 32; 40; 50; 63 |
| Номинальный ток утечки (срабатывания), мА | 30, 100 |
| Час спрацьовування, не більше, с | 0,1 |
| Число полюсів | 3P+N |
| Характеристики спрацьовування електромагнітного розчіплювача | З |
| Номінальна вимикаюча здатність, не менше, кА | 4,5 |
| Електрична зносостійкість, циклів (вкл., ― викл.) | 4 500 |
| Механічна зносостійкість, циклів, не менше | 10 000 |
| Ступінь захисту вимикача | IP 20 |
| Умови експлуатації | УХЛ4 |
| Діапазон робочих температур, °С | -25°С ÷ +45 |
| Гарантійний термін, місяців | 12 |
| Основні | |
|---|---|
| Виробник | Electro |
| Країна виробник | Китай |
| Максимальна робоча температура | 45 град. |
| Мінімальна робоча температура | -25 град. |
| Технічні характеристики | |
| Номінальний струм | 50 А |
| Умови використання | АС |
| Користувальницькі характеристики | |
| Кількість полюсів | 3P+N |
| Артикул | 45AD63350E30 |
| Номінальна напруга, В | 230 |
| Вимикаюча здатність, кА | 4,5 |
| Серія | АД 2-63 |
| Номінальний струм витоку (спрацьовування), mA | 30 |
- Ціна: 360,47 ₴
