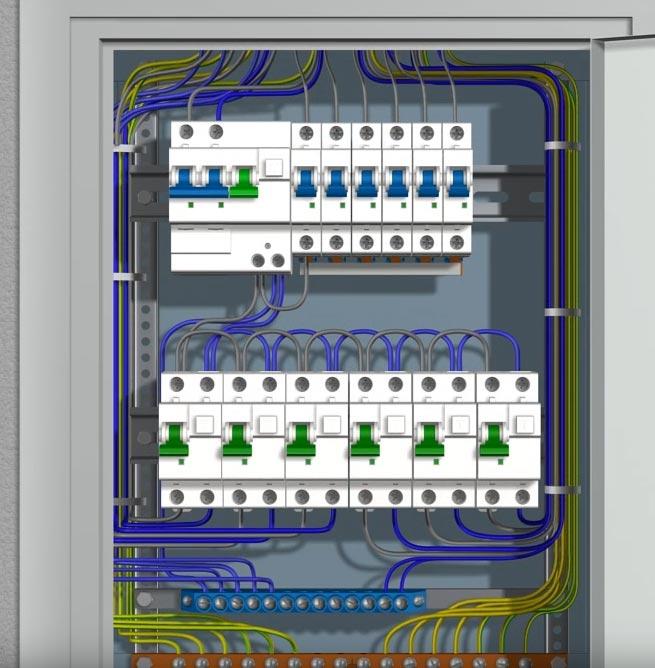

Як правильно зібрати електричний щиток в квартирі або приватному будинку

Як правильно зібрати електричний щиток в квартирі або приватному будинку

Квартирний або домовик щит, для людини, далекої від електрики, це коробка з якимись штучками, электросчетчиком і купою дротів всередині. Незрозуміло навіщо там все і яка від нього користь. І зовсім незрозуміло, за якою логікою воно зібрано. А головне — лізти туди просто страшно.



Широкий вибір товарів на нашому сайті. Перейти до перегляду electrolend.com.ua



Якщо у вас такі думки і реакція на пристрій електричного щитка в приватному будинку або квартирі — вітаємо! Ви — розумна людина. Тому що, електрощиток — це дійсно складна і небезпечна річ. Щоб грамотно спроектувати і зібрати розподільно-обліковий щит потрібно багато чого знати.

Якщо коротко, то складання електричного щитка в квартирі неможлива без:

  • проекту електропроводки;
  • вибору потрібного місця для установки;
  • схеми складання щитка;
  • правильного вибору корпусу (металевий або пластиковий, що вбудовується або навісний);
  • грамотного підбору комплектуючих;
  • правильного монтажу обладнання;
  • грамотного підключення щита до кабелю електроживлення.
Увага! Будь-яка помилка зробить роботу обладнання небезпечною, а це позначиться на електриці в будинку і вашої побутової техніки. Тому монтаж розподільного щита повинен проводити лише досвідчений електрик!

А ми вам розповімо про те, як влаштований щит, які бувають схеми, що стоїть усередині корпусу і інші тонкощі. Щоб ви могли перевірити роботу майстра і розуміли, чому була обрана та або інша деталь.



1. Вибір місця установки

Почнемо з найпростішої частини — де розмістити розподільний щит в квартирі? Найзручніше розташувати біля вхідних дверей в передпокої. В цьому випадку не доведеться далеко тягнути кабель живлення з майданчика. Самий оптимальний варіант по висоті — на рівні очей дорослої людини. І показання лічильника зручно знімати, і відключити автомати при необхідності.

Для прихильників запхати все під стелю, «для більшої безпеки, як мовляв раніше лічильники вішали», скажемо наступне. Старі електролічильники з запобіжниками-пробками монтувалися просто на стіну без ящиків, тому і вішалися під стелю. Сучасний електрощит має міцний корпус і замикається на замок, так що діти туди не влізуть, якщо ви не кинете ключ на видному місці.

При виборі місця монтажу щитка в приватному будинку або котеджі, потрібно враховувати де і як заведений чи буде заводитися кабель від ВЛ або підземної живильної лінії. Дані по зовнішніх мережах можна взяти у місцевого енергозбуту.






2. Купити готовий електричний щиток для монтажу в квартирі або збирати самим

Як співається в старій пісеньці «до чого дійшов прогрес», що можна купити готовий щиток з повною начинкою. Якщо ваш електрик пропонує таку конструкцію «фірмової» збірки, то не лякайтеся. Щити збирають підприємства та електромонтажні фірми, в тому числі і під замовлення або для типових проектів квартирної проводки.

Основний момент, який потрібно уточнити — чи працював з готовими щитами ваш майстер раніше чи це перший досвід. Якщо він встановив десяток-другий таких збірок і знає їх особливості, то погоджуйтеся. Але якщо ви «піддослідний кролик» для першого експерименту — відмовляйтеся. Нехай краще збирає сам, ручками, по-старому.

3. Елементи распредщита

Схема щитка в квартирі — один з головних моментів, але перш ніж розбиратися з нею, давайте подивимося які елементи входять в конструкцію. Щоб вам були зрозумілі позначення і склад монтажної схеми.

Зазвичай при монтажі щитка використовують:

  1. Ввідний автомат. Він ставиться на захист всього контуру проводки. Жили основного вхідного кабелю підключаються до клем ввідного автомата. Для зручної роботи з електрощитом перед ввідним автоматом часто встановлюють рубильник. Він дозволяє знеструмити всю збірку для заміни елементів, безпечної профілактики і повністю відключає електропостачання квартири або будинку. В цьому випадку кабель живлення заводять на рубильник.
  2. Електролічильник. Встановлюється після ввідного автомата і вважає витрата електроенергії в будинку або квартирі. Іноді лічильник стоїть окремо, до щитка, разом з автоматом відключення. Наприклад, на майданчику багатоквартирного будинку.
  3. Пристрій захисного відключення — призначений для захисту від ураження струмом і запобігання пожеж. УЗО в схемі може бути як одне, встановлене після лічильника, наприклад, в однокімнатній квартирі з невеликим навантаженням. Або ставлять кілька УЗО на окремі лінії з великим споживанням (на електроплиту, пральну машину, кондиціонер).
  4. Автомати лінійні. Потрібні для окремих ліній на різні приміщення, побутову техніку та освітлення. Розривають ланцюг, якщо виявляють перевантаження по струму або замикання, захищають від пошкодження проводку і підключену техніку. Спрацьовування автомата може запобігти пожежа через нагрівання і загоряння дроти.
  5. Диффавтомат захисту — може ставитися замість пари автомат + ПЗВ на окремих лініях живлення електроприладів.
  6. DIN-рейка — монтажний елемент для установки обладнання. Кріпиться на задню стінку корпусу електрощита. У залежності від габаритів шафи, кількість din-рейок і можливе число встановлюваних модулів може бути різним. Щоб не помилитися з покупкою корпусу щита з числа модулів, треба скласти монтажну схему.
  7. Сполучні шини. Потрібні для підключення і з'єднання робочих нулів і проводів заземлення. В щитку використовуються як нульові шини-клемники, так і заземлюючі.
  8. Розподільні шини. Встановлюються для «зв'язування» лінійних автоматів, УЗО, дифавтоматов. Шини-гребінки мають надійну ізоляцію і дозволяють швидко і безпечно з'єднувати ряд автоматів через вхідний клемник. Можуть використовуватися як для токового провідника, так і для робочого нуля.

4. Схема електричного щитка в квартирі

Завжди використовується схема при монтажі щитка? Ні, не завжди, але збирати розподільний щит для електропроводки в квартирі без схеми може тільки майстер з великим досвідом і стажем електромонтажу. Коли щитки робиш постійно і сотнями в рік — схема друкуються в голові. Тобто, фактично, вона завжди є, просто на папері не намальована.

Ну а якщо схема роздрукована і вам цікаво зрозуміти, що там за прямокутники і лінії зображені — давайте розбиратися разом.



Які бувають схеми і що на них вказується



На схемі повинно бути вказано всі, починаючи від ввідного автомата, до кінцевих вимикачів на лініях. Причому намальовані не просто квадратики, а прописано повне позначення з номіналом і класом захисту. Ця схема нагоді при заміні модулів або додавання нових.

Давайте тепер подивимося на різні варіанти схем складання щитка в квартирі.

Для житла в старому фонді (проводка без заземлення)

В будинках радянської будівлі і реконструйованих старих будинках проводка не має заземлення. Тому в схемі електрощита відсутня заземляюча PE-шина.

Для однокімнатної квартири використовуємо найпростіший варіант щитка. В його конструкцію увійде:

  • корпус з din-рейками;
  • двополюсний вступної автомат на 32 Ампер;
  • електролічильник
  • УЗО 2Р 40А на 30мА;
  • 3 однополюсних автомата на 16 А (освітлення, розетки, пральна машина);
  • нульова PEN-шина (для роздільного підключення нуля і захисту).
Увага! Для безпечної експлуатації проводки в таких схемах поділяють нульовий робочий та захисний провідник в кабелі на PEN-шині, навіть при відсутності заземлюючого контуру.

Для захисту від стрибків напруги при «отгорании нуля» з-за старої домовик проводки в схему щита додають реле контролю напруги. Воно спрацьовує при пробої ізоляції і зіткненні фазного і нульового проводу, розриває ланцюг і захищає побутову техніку від пошкоджень.

Схема електрощитка без заземлення.

Для дво-трикімнатних квартир така схема розширюється на потрібну кількість лінійних автоматів. А на розеткові лінії з великою побутовою технікою, наприклад, пральна/посудомийна машина, ставляться додаткові двополюсні ПЗВ з меншим номіналом (16-25А/10мА) для захисту від ураження струмом. Це дозволяє забезпечити високу безпеку і без заземлюючого проводу.

Схема електричного щитка в квартирі з УЗО і заземленням

Якщо будинок новий або кабель в під'їзді міняли і встановлювали контур заземлення, то схема квартирного щитка буде відрізнятися. Для прикладу візьмемо теж однокімнатну квартиру з електроплитою на кухні.

При монтажі распредщита необхідно використовувати:

  • пластиковий бокс з 2 рядами din-рейок;
  • двополюсний вступної автомат на 40 А;
  • однофазний електролічильник;
  • УЗО 2Р 50 А на 30 мА;
  • 4 однополюсних пакетних вимикача (три на 16 А і одна на 25А — для плити);
  • нульова шина (робочий нуль N) і заземляюча шина (PE);
  • шина-гребінка (для з'єднання автоматів).
Увага! Електричний лічильник номіналом 40 А при такому варіанті схеми встановлюється на майданчику або в окремому боксі в парі з " автоматом відключення. Але його можна додати в план і поставити між ввідним автоматом і ПЗВ.

В квартирі з великою кількістю кімнат і кабельних ліній на потужну техніку необхідно поставити додаткові УЗО на 2 полюси з номіналом 16-25А/10 мА. Вони швидше відреагують на малу витік і захистять від удару струмом.

Наприклад, пральні машинки частенько «б'ються струмом» з-за проблем з внутрішньої проводкою. І якщо доторкнутися до них мокрими руками, то можна отримати відчутний удар. Це вкрай небезпечно, особливо для дітей або людей зі слабким серцем. УЗО на лінії підключення машинки відчує скачки і відключить живлення при першому контакті оголеного дроту з корпусом.

Схема електрощитка з заземленням.

Обидва варіанти схем, із заземленням і без, розраховані на мережі з напругою 220 Вольт, яке використовується в більшості житлових будинків у місті. Але деякі будівлі отримують харчування в 380 Вольт і схеми квартирних електрощитів в них набагато складніше.

Схема щита для квартири з трифазною мережею живлення

У нових будинках, наприклад, в таун-хаусах, проведена мережу з напругою 380 Вольт і в житло зроблена відповідна проводка. Схема електричного щита для квартири такого типу складніше і в ній використовується трифазні та однофазні пристрою. Лічильник обліку електроенергії зазвичай ставиться окремо на майданчику в парі з трехполюсным автоматом відключення або рубильником.

В принципі, таку збірку можна використовувати і для приватного будинку з трифазною запиткой. Але з обов'язковою установкою загального протипожежного УЗО. В квартирі його ставити необов'язково, якщо є окремі пристрої на лініях.

Для монтажу щитка потрібно:

  • корпус з дін-рейками;
  • трьохполюсний вступний автомат на 63 Ампера;
  • трифазний лічильник;
  • двополюсний УЗО 40 А на 30 мА (для захисту ліній освітлення санвузлів, пральної машини і кімнатних розеток);
  • лінійні автомати на 1 полюс (номінал 16, 25, 40 А);
  • додаткові двополюсні дифавтомати на проводку розеток кухні 16А/30мА і гідромасажна ванна (25А/30мА), їх можна замінити парою УЗО + автомат схожих характеристик;
  • нульові шини і захисна;
  • шини-гребінки.

Схему можна доповнити і додатковим УЗО на електроплиту (2Р 25А/30 мА).

Електрощиток у трифазній мережі.

Щит в квартирі з трифазною електроплитою

У деяких будинках на введення в квартири приходить кабель трифазної мережі, але напруга 380 Вольт використовується тільки для підключення електроплити. Вся інша проводка робиться для однофазної мережі і щиток виходить комбінованим.

На вході стоїть трьохполюсний вступної автомат на 63 А (після рубильника), потім трифазний лічильник. Далі силовий провід пускають по двом різним гілкам. У першій прибирають зайві фази і монтують схему щита і електропроводку з однією фазою на 220 Вольт. Другу гілку залишають без зміни і ведуть три фази на електроплиту прямим дротом.

Електрощиток з трифазною електроплитою.

На лінії обов'язково встановлюють трьохполюсний автомат на 20А або 32А (в залежності від потужності електроплити) і чотирьохполюсних ПЗВ з перевищення номіналу автомата по амперам на крок, тобто для автоматичного вимикача 20А слід брати УЗО 25А/30мА, для автомата 32А – УЗО 40А/30мА. Або ставлять дифавтомат з аналогічними характеристиками на струм (20А або 32А) і витоку (30 мА).

При монтажі проводки використовують трифазний пятижильный силовий кабель з навантаженням по струму від 20 до 32 Ампер і спеціальну розетку і вилку для підключення електроплити.

Якщо замість плити ставиться окремо панель і окремо духова шафа, то доведеться тягнути дві лінії підключення. На панель — трифазну, на шафу найчастіше однофазну, з установкою відповідних автоматів і УЗО.

Холодильник на окремий автомат

Часто в схемах щитка в квартирі роблять окрему лінію на холодильник, щоб відключати всі крім нього. Це дозволяє не звільняти холодильник від запасів на час відпустки або відрядження і одночасно знеструмлювати все інше для безпеки.

5. Розподільний щит в приватному будинку

Будинки бувають різні, як і квартири, і схеми до них так само відрізняються. Але їх можна поділити на 2 групи: для проводки на 220 В і 380 Ст.

Розподільчий щит для електропроводки на 220 В в приватному будинку



Для малоформатної заміського житла або дачного будиночка не потрібна складна складання. Там немає великого навантаження, і тому схема нагадує простий електрощиток для однокімнатної квартири.

Для монтажу знадобиться:

  • бокс з DIN-рейкою;
  • вступної двополюсний вимикач на 40 Ампер;
  • лічильник електроенергії однофазний, відповідний за номіналом струму вступного автомата, одне або багатотарифний);
  • двополюсний дифавтомат або УЗО на 50 А/30 мА;
  • пакетні вимикачі/автомати на 1 полюс (по числу ліній навантаження, з номіналом від 16 А на освітлення і розетки і номіналом 25-40 А на потужну навантаження, наприклад, плиту);
  • нульова шина;
  • захисна шина;
  • ізольована сполучна гребінка.

Електрощит для проведення 220В.

Якщо робочих ліній більше, ніж на схемі, наприклад, є ще гараж і майстерня, то додаємо автомати для них і встановлюємо додаткові УЗО для захисту від витоків струму через пробоїв на корпус і пошкодження проводки. В гаражі або майстерні це необхідно з-за підвищеної вологості і відсутності опалення. Краще поставити зайве ПЗВ з невеликим номіналом, ніж «зловити» удар струмом у сирому приміщенні.

Збірка щитка для приватного будинку з трифазною мережею



Якщо будинок великий зразок котеджу, то він найчастіше живиться від трифазної мережі. Проводки багато як в житлових приміщеннях, так і в хозпостройках. Тому, проект виходить серйозний і для складання потрібно багато елементів.

Схема електричного щита для будинку включає:

  • корпус з 2-3 рядами DIN-рейок;
  • ввідний автомат на 3 полюса 63А;
  • трифазний електролічильник (за номіналом струму 63 А);
  • чотирьохполюсний УЗО 80 А на 300 мА (для загальної протипожежного захисту контуру проводки);
  • розподільні шини;
  • автоматичні вимикачі 1Р для окремих груп навантаження (світло - 16А, розетки - 25А, потужна побутова техніка та госпспоруди - 40А);
  • додаткові двополюсні ПЗВ з номіналом 10/16/30 мА для захисту окремих груп: розетки, гараж (величина струму на порядок вище ніж в автоматах від 25 до 50 Ампер);
  • трьохполюсний автомат на 20 А і УЗО 4Р на 25А із струмом витоку 30 мА для підключення електроплити або дифавтомат 20А/30 мА;
  • нульові шини і захисна PE шина;
  • шини-гребінки.

Електрощит для проводки на 380В.

Потужність протипожежного УЗО в 300 міліампер обрана під загальну навантаження і значні фонові витоку. Воно призначене для захисту від загоряння проводки з-за коротких замикань або пошкодження ізоляції. Для безпеки окремих контурів від ударів струмом ставляться пристрої з меншим номіналом, щоб реагувати на витік в лінії, що захищається.

В будинку використовується напруга 220 в для освітлення і розеток під побутову техніку, а також лінія 380 В для живлення електроплити. На госпбудівлі йде гілка однофазної мережі.

Якщо потрібно живити трифазну навантаження, можна додати ще один силовий контур з виходом за межі будинку. Або поставити автомат, УЗО і розетку на 380 В межах будинку, для підключення навантаження через подовжувач. Такий варіант підходить, якщо обладнання буде включатися дуже рідко.

6. Як вибрати корпус для електрощитка в квартиру або будинок

Оскільки всі елементи зі схеми встановлюються всередині корпусу щита, вибирати його потрібно після розробки монтажного плану. Щоб все необхідне помістилося і залишився запас для додавання комплектуючих. Вийшла схема на 42 модуля, значить корпус беремо на 46, або займемо 66 місць, а шафа візьмемо на 72.

Вільне місце дозволить підключити нову лінію або пару, якщо з'явиться така необхідність. Наприклад, купили ще побутову техніку, а кабель і розетки в кухню/ванну не потягнуть загальну навантаження і треба «кидати» додатковий. Чи поміняли плиту на більш потужну і їй потрібен кабель з іншими характеристиками. Тому, краще взяти шафа з запасом за кількістю модулів, ніж потім міняти на новий і перезбирати весь щиток.

Враховується при виборі корпусу і запас місця на підключення проводів і з'єднання груп автоматів. При монтажі необхідно дотримувати безпечну відстань між елементами. Не можна запихати їх і дроти впритул, утрамбовуючи як кільки в банці.

Види корпусу електрощитка



Всі корпуси або, як їх ще називають, бокси можна поділити за двома основними ознаками:

  • матеріалом виготовлення (метал, пластик).
  • способом монтажу (навісний, вбудований).

Металеві шафи найчастіше бувають навісними і монтуються на стіну. Вони випускаються як в звичайному виконанні зі ступенем захисту IP 31-43, так і вологостійкі з IP 44-54. Для складання щитка в будинку або квартирі досить корпусу звичайного виконання, навряд чи він потрапить під дощ або буде поставлений поруч з трубами водопостачання. Герметичні бокси призначені для установки на вулиці і нас не цікавлять.

Є моделі металевих шаф і для монтажу в нішу, якщо вам подобається метал і хочеться прибрати в стіну шафа — вибирайте такий.

Пластикові щити випускаються і для настінного, і для внутринишевого монтажу. Можна вибрати шафа з пластику для невеликих збірок (квартири/дачний будиночок) і для складних багатокомпонентних щитків (котедж, заміський будинок, квартира великогабаритна). По міцності і ступеню захисту IP вони не поступаються металевим.

Рада! При виборі щита в нішу робіть її трохи більше, ніж корпус по ширині і висоті. Набагато простіше зафіксувати встановлений щиток з допомогою піни чи алебастру у великому отворі, ніж запихати його в нішу впритул.

Кількість модулів і наповнення ящиків



Корпусу продаються з встановленими din-рейками на певне число модулів, воно зазначено в найменуванні вироби. Din-рейки — це монтажні напрямні для встановлюваного обладнання. Автомати, ПЗВ, лічильники мають спеціальні засувки, які фіксують їх на рейці.

Кількість модулів — це кількість елементів розміром в один модуль, який може поміститися на рейках. Якщо елемент займає по ширині більше ніж один модуль, то в корпус увійде менше елементів. Для визначення необхідного числа треба скласти розміри всіх елементів схеми в модулях, з урахуванням запасу на відстань між деталями.

Деякі моделі обладнані дін-рейками з кінцевими заглушками, які можна прибрати. Це звільняє місце для додаткових елементів. Але краще брати шафа з запасом числа модулів, як ми вже говорили (наприклад, нарахували 66 модулів, бокс купуємо на 72).

Для підключення нульових робочих та захисних проводів використовуються спеціальні шини. У деяких моделях шаф вони встановлені, але найчастіше при складанні щитка їх потрібно докуповувати окремо.

7. Корпус щитка до квартири в інтернет-магазині electrolend.com.ua

У каталозі нашого магазину представлені всі види шаф, про яких ми говорили раніше. Якихось «жорстких» рекомендацій при виборі щитового обладнання немає. Потрібно тільки орієнтуватися на монтажну схему, щоб помістилися всі елементи, і враховувати тип прокладки проводки.

У квартирі вона найчастіше внутрішня і щитки ставлять вбудовані. Навіть якщо стіна біля вхідних дверей несуча, в ній можна зробити поглиблення для шафи. Або розмістити щиток на найближчій міжкімнатних стіни-перегородки. В ній зробити нішу дуже просто.

Якщо використовується зовнішня прокладка, то і в цьому випадку кабель ховається за якийсь обробкою, наприклад за стінкою з гіпсокартону. В цьому випадку ставлять шафа в нішу в гіпсокартонної обшивки.

У дерев'яному будинку роблять зовнішню проводку, за правилами безпеки, і на ній беруть навісний щиток. У котеджах і щитових будинках з утеплювачами з мінеральної вати комунікації ховають в стіни в квартирі. Тому ставлять монтажні шафи в нішу.

В іншому — все на ваш смак і колір. Вибирайте вподобаний металевий або пластиковий корпус для прихованого або зовнішнього монтажу. Ми просто зорієнтуємо вас за типами і моделями.

Металеві шафи для настінного монтажу представлені в серіях:

ABB UK500 (від 12 до 56 модулів) ABB AT (від 36 модулів) ЩРН (від 8 до 72 модулів) ЩРУ, ЩУ (з місцем під електролічильник і склом на дверцятах, місткість 9 - 48 модулів)


Пластикові настінні бокси вибирайте в серіях:

ABB Europa IP 41(8 - 54 модуля) АВВ Mistral W (4 - 72 модуля) Schneider Electric Mini Pragma (4-36 модуля) Schneider Electric Easy9 (8-36 модуля)

Viko IP 40 (2-36 модуля) ViKo IP 40 (2-36 модуля) Tekfor (6-54 модуля) Lezard IP 40 (4-36 модуля)



Рада! Мінімальний бокс на 8 модулів можна використовувати в квартирі без заземлення. Туди встане ввідний автомат, вузький одномодульні лічильник, УЗО та 3 лінійних автомата, плюс планка для нульових проводів. Але ми радимо не розмінюватися на дрібниці і починати все ж з 12 модулів, навіть для самого простого щитка.

Вбудовані шафи для монтажу в нішу використовуються в домашніх мережах з внутрішньої проводкою. Кабель підключення заводиться через верхню стінку корпусу, сам щит повністю «втоплений» в стіну, на рівні поверхні знаходиться тільки двері. Бокси для установки в нішу вибирайте в серіях:

  • Legrand Nedbox (12-56 модулів);
  • Schneider Electric Mini Pragma (4-36 модулів, декоративні та звичайні);
  • Schneider Electric Easy9 (8-36 модулів);
  • ABB Estetica (4-24 модуля);
  • ABB Europa (8-54 модуля);
  • АВВ Mistral (4 - 72 модуля);
  • ABB Unibox (8-54 модулів);
  • ABB U (металеві від 48 модулів);
  • Schneider Electric VOLTA, Lezard, ViKo, Tekfor ( від 6 модулів).

Дверцята у щитів в нішу бувають як прозорі, так і звичайні. Можна підібрати в тон обробці або навпаки контрастний колір. Для деяких моделей дверцята випускаються окремо. Якщо вам набридла стара забарвлення — міняйте на нову.

Рада! Нагадуємо, що ніша для шафи робиться з запасом, а не впритул за габаритами корпусу!

8. Вибір автоматики на прикладі каталогу electrolend.com.ua

Навіщо потрібні і як використовуються в схемі щитка автомати, УЗО, дифавтомати ми вже говорили. Тепер давайте розберемо, як їх підібрати, на прикладі каталогу нашого магазину.Ввідний автомат

З назви вже зрозуміло, що він відповідає за введення кабелю живлення в схему щитка. На ввідний автомат заводяться нульова і струмова жили кабелю з площадки у під'їзді або зі стовпа біля будинку, якщо у вас мережу на 220 Вольт. Якщо трифазна на 380 Вольт, то робочих струмових жив буде три і до них робочий нуль.

Номінал ввідного автомата повинен відповідати струмового навантаження мережі. Як її порахувати, ми розповідали в статті вибір кабелю. До речі, номінал ввідного автомата збігається з показником лічильника по струму. Можна орієнтуватися на цю цифру.

Значить на квартиру/будинок під напругу 220 В нас підійде двополюсний автомат на 40 А, 63 А або, дуже рідко, 100А.

Наприклад:

  • Автомат ABB 2P C40A;
  • Автомат ABB 2P C63;
  • Автоматичний вимикач Legrand TX 2P C40A;
  • Пакетний вимикач Legrand TX 2P C63A;
  • Schneider Easy9 2P 40A;
  • Schneider Electric Easy9 2P 63A;
  • Electro 2P 40А.
  • CNC

На трифазну мережу 380 В — трьохполюсний автомат на 63 А чи 100А.

Наприклад:

ABB 3P C63 Автоматичний вимикач АВ 3P C100 Legrand TX 3P C63A



Автомат Schneider Electric Merlin Gerin 3P 63А Schneider Easy9 3Р 63A

Лічильник електроенергії



Лічильник може стояти в щитку або окремо, наприклад на майданчику, але купувати його все одно потрібно. Коли лічильник є, наприклад, квартира куплена в старому фонді або ви давно в ній живете і просто робите ремонт, уточніть у енергозбуту термін дії приладу. Якщо він закінчується, заодно можна поміняти і лічильник на новий.

При виборі облікового обладнання враховуйте тип електромережі в квартирі або будинку. Для мережі з напругою 220 В потрібний однофазний електролічильник, для мережі з напругою 380 В — трифазний. Лічильник особливу обладнання та до нього енергозбуту є ряд вимог, яких потрібно дотримуватися. Всі особливості електролічильників та правила підбору описані в цій статті.

ПЗВ



У схемі може бути один пристрій захисного відключення на всю проводку, його називають ще загальним протипожежним УЗО, і окремі — на лініях з великим навантаженням. Номінал загального протипожежного УЗО по струму в амперах теоретично дорівнює номіналу автомата, але з практичного досвіду краще ставити захисний пристрій з великим показником. Це вбереже ПЗВ від пошкоджень при перевантаженні. Автомат в таких випадках спрацьовує моментально, а через якийсь час і є небезпека, що захисний пристрій згорить. Але якщо номінал УЗО вище, ніж у автомата, перевантаження навіть у 30-40% воно перенесе легко.

Величина диференціального струму залежить від загального навантаження на проводку. Для нескладних схем досить УЗО на 30 мА, для складних і навантажених беруть і на 100 мА і навіть на 300 мА. Основне завдання протипожежного УЗО — захист від замикань і пожеж.

В якості загальних підійдуть:

  • УЗО ABB 2Р 63A 30мА;
  • УЗО ABB 4 полюси 63A 100mA;
  • УЗО ABB 4Р 63A 300мА;
  • УЗО 4P 63A 300мА Legrand TX-3;
  • УЗО Legrand DX 4P 63A 30 мА;
  • Schneider Merlin Gerin УЗО 2P 63A 30мА;
  • Schneider Merlin Gerin УЗО 4P 63A 30мА;
  • УЗО Electro 2Р 63A 30 мА;
  • УЗО Electro 2Р 63A 100 мА;
  • УЗО Electro 4Р 63A 100мА;
  • УЗО Electro 4Р 63A 300мА.

УЗО на лініях зазвичай мають величину дифтока 10 мА, вони повинні швидко реагувати на мінімальну витік, але за рекомендаціями ПУЕ можна ставити і обладнання на 30 мА. За номіналом загального струму також краще брати захисну плівку з більшою величиною, тобто на розеткові лінію в пару до автомата на 25 А бажано УЗО на 40 А.

На освітлення ж беремо 25-амперное ПЗВ до вимикача на 16 А.

Приклади з каталогу:

  • Schneider EASY9 УЗО 2P 25A 10mA;
  • Schneider Acty9 УЗО 2P 25A 10mA;
  • ABB УЗО 2Р 16A 10мА;
  • ABB УЗО 2Р 40A 30мА;
  • ABB УЗО 4Р 25A 30мА;
  • ABB УЗО 4Р 40A 30мА;
  • УЗО 2P 25A 30мА Legrand TX-3;
  • 2Р 16A 10мА Electro ПЗВ;
  • УЗО Electro 2Р 25A 10мА;
  • УЗО Electro 2Р 16A 30мА;
  • УЗО Electro 4Р 16A 10мА;
  • УЗО Electro 4Р 25A 10мА;
  • УЗО Electro 4Р 40A 30мА.

Диференціальні автомати



Дифавтомати використовуються для заміни лінійного вимикача і захисного пристрою. Підбираються вони аналогічно по струмового навантаження на лінію і за величиною диференціального струму. Але у більшості дифавтоматов вище поріг спрацьовування по струму витоку і він починається від 30 міліампер, хоча є і на 10 мА.

Приклади з каталогу:

  • Дифавтомат Legrand DX 2Р 16A 10мА;
  • ABB 2P AC 16A 30mA;
  • ABB 2P AC 25A 30mA;
  • Дифавтомат ABB 16A 30mA 3P+N;
  • Дифавтомат ABB 25A 30mA 3P+N;
  • Дифавтомат Legrand DX 2Р 16A 30 мА;
  • Дифавтомат Legrand DX 2Р 25A 30мА.
Увага! Нагадуємо, що дифавтомат ніколи не ставиться як вступний! Він використовується тільки для заміни загального протипожежного УЗО в схемі або пари лінійний автомат+ПЗВ.

Сучасні автоматичні вимикачі, УЗО, дифавтомати зручні для монтажу. Вони мають пази і затиски для кріплення на дін-рейку. Затисків на модульному пристрої може бути 2 або 4 штуки. Верхні не зміщуються і жорстко чіпляються за край рейки. Нижні рухливі, вони віджимаються, щоб модуль встав на рейку, а потім замикаються і фіксують обладнання.



9. Як з'єднують автомати в щитку

Складання розподільного щита в квартирі — це не тільки елементи, але і їх правильна і грамотна «зв'язка».

Для з'єднання автоматів випускаються ізольовані мідні шини. Їх називають шини-гребінки або гребінчасті шини. За виглядом вони нагадують гребінець з рідкими зубцями з відстанню між ними в один або півтора модуля. Така перемичка з'єднує ряд лінійних автоматів по фазному або нульового проводу. Шини мають різну довжину і розраховані на з'єднання від 12 до 60 модулів.

Випускаються як окремо шини для фазного провідника сірого кольору, так і сині для робочих нулів (синій колір використовується і для маркування «нуля» у кабелі). Але є і універсальні моделі з подвійною маркуванням, які можна ставити і на фазу, і на нуль. Гребінчасті шини підходять для «зв'язування» автоматів, УЗО, дифавтоматов, контакторів.

В каталозі сайта є різні види шин-гребінок:

ABB Шина комплектна 1ф 12 модулів 63А Legrand Шина гребінчаста 1-фазна, 13 модулів ABB BS9 1/12NA Розводка шинна нульова (синя) 1ф 12м для дифавтоматов (2 P L+N)

Електричні гребінки на 1-2 полюса зазвичай розраховані на струмовий навантаження до 63 А, цього цілком вистачає для схем з напругою в 220 В.

Є моделі і для трефзаного струму, останні відрізняються великим номіналом по струму до 100 А і великим числом полюсів (3, 4).

Для трифазних автоматів (з напругою 380 В) підійдуть:

ABB Шина комплектна 3ф 12 модулів 63А Шина-гребінка сполучна типу PIN (12 штирів) 3Р 63А ABB BS9 3/12 Розводка шинна (сіра) 3ф 12м

Гребінки можна обрізати до потрібної кількості штирьков, але обов'язково з закриттям обрізаного краю кінцевий заглушкою ізоляції провідника.

Крім шин, електрики часто використовують дроти, наприклад, ПВ1 перетином 6 мм2. З дроту роблять перемички між всією групою автоматів або окремими збірками.

Перемички з дроту для щита.

Що краще — провід або шини



Це залежить від розмірів щитка. Якщо він маленький, на 3-4 автомата і максимальний струм у схемі до 40 А, то перемички з дроту цілком підійдуть. Але якщо схема побільше і серйозніші, з десятком-двома пристроїв, то тут без гребінок не обійтися.

У чому вигода? Шина з'єднувальна дає:

  • кращий контакт і скорочення решт в затиску, у порівнянні з дротяними перемичками;
  • більшу надійність і навантаження по струму, шина «тримає» не менше 63 А. Щоб вийти на такий показник з проводом, треба брати переріз до 16 квадратів, це незручно. Товстий дріт складно закріпити в пристроях і гнеться він погано;
  • акуратний і безпечний щиток, без зайвих проводів і оголених контактів.
Рада! Ми рекомендуємо ставити шини-гребінки в схемах щитків квартир, починаючи з двох кімнат, і в схемах великих заміських будинків і котеджів.

Щиток із шиною-гребінкою.

10. Нульові та заземлювальні шини

Нульова шина - обов'язковий елемент для всіх типів схем як однофазних, так і трифазних. Нульова шина «роздає» робочий нуль підключених пристроїв схеми. Простіше кажучи, на неї заходить провід з робочим нулем від головного кабелю живлення. А вже з шини цей нуль «забирають» всі автомати. Таким чином створюється єдиний нерозривний нульовою контур. У повній відповідності з правилами електромонтажних робіт і вимогами ПУЕ.

N-шини бувають різні, є відкриті, у вигляді мідних паличок з отворами. Вони мають ізолятори на кінцях для закріплення на корпус щита або ізолюючий тримач для установки на дін-рейку. Є і повністю ізольовані шини (в пластиковій оболонці).

Обидва типу використовуються в схемах в якості основної нульової шини або в якості додаткових шин для підключення лінійних УЗО. Які, за правилами, повинні отримувати свій «незалежний» нуль, щоб при спрацьовуванні одного пристрою не відключалися та інші за компанію.

У каталозі представлені N-шини на дін-рейку в ізольованому корпусі:

Шина нульова N 63.06 6 отворів в корпусі на DIN-рейку Шина нульова N 63.10 10 отворів в корпусі на DIN-рейку

на ізоляторах:



Шина нульова типу Стійка N нуль на DIN-ізоляторах тип Стійка СТАЙНІ-6х9-8-С-С (YNN10-69-8P-K07) Шина нульова на DIN-ізоляторі СТАЙНІ-6х9-12-Д-З

Заземляюча шина необхідна для підключення захисних PE-проводів



Навіть якщо будинок старий без заземлення, робочий нуль і захисний нуль поділяються обов'язково за правилами електробезпеки. У сучасних будівлях для прокладки проводки використовуються кабелі з захисним провідником PE, який в схемі електрощита і підключається на захисну шину. Її також називають ГЗШ — головна заземляюча шина. Це не зовсім правильно, оскільки ГЗШ можна називати тільки шину на вводі в будинок, багатоквартирний або приватний. На квартирному щитку це просто PE шина заземлення.

У каталозі нашого магазину представлені заземлювальні шини на ізоляторах з кріпленням на дін-рейку:

Шина PE земля, 10 отворів, на DIN-ізоляторах СТАЙНІ-6х9-10-Д-Ж Шина PE земля 8 отворів корпусний ізолятор на DIN-рейку СТАЙНІ-6х9-8-До-З

на стоєчних ізоляторах на дін-рейку:



Шина земля PE 8 отворів на DIN-ізоляторі типу Стійка СТАЙНІ-6х9-8

Ніяких строгих рекомендацій по вибору нульових і заземлюючих шин немає. Отворів в шинах має бути не менше, ніж автоматів і УЗО в схемі, плюс запас на можливу установку додаткових. Тільки пам'ятайте, що лінійні автомати, які живляться через окремі УЗО, вимагають встановлення індивідуальних нульових шин. Тому для таких щитків, вам буде потрібно велика шина і 1-2 маленьких (за кількістю лінійних УЗО).

11. Збираємо щиток в квартирі — заключний етап

Ми розглянули всі елементи і тепер можна поговорити безпосередньо про складання щита. Але спочатку зупинимося на такому важливому моменті, як підключення електролічильника. Незалежно від місця його встановлення — на майданчику, всередині квартири, всередині будинку підключити лічильник має право тільки фахівець енергозбуту.

Як це відбувається:

  • перший варіант — контролер приходить, ставить все сам і пломбує лічильник.
  • варіант другий — встановлення виконує електрик, а співробітник енергозбуту тільки ставить пломби.

В обох випадках потрібно узгодити час і день підключення. Якщо ви займетеся самодіяльністю в цьому питанні, то підхопите штраф за порушення правил.

Як правильно зібрати щиток в квартирі — інструкція



Тепер поговоримо про порядок складання щитка, складемо коротку інструкцію, щоб ви мали уявлення про те, що робить майстер. І могли задати правильні питання. Розберемося з порядком складання на прикладі типового квартирного щита з электросчетчиком. Роботу можна розбити на два етапи.

Підготовчий етап

  1. Перевірити комплектність елементів щита (корпус, рубильник, ввідний автомат, лічильник, загальна УЗО, лінійні автоматичні вимикачі і УЗО або дифавтомати, нульові і заземлюючі шини, шини гребінки або з'єднувальні проводи).
  2. Встановити корпус на вибране місце на стіні або в ніші.
  3. Підготувати кабелі квартирної проводки для під'єднання — зняти верхній шар ізоляції, перевірити кольорове маркування та позначення. Для швидкого підключення кабелі можна підписати, щоб було зрозуміло який куди йде. Це зручно, коли проводка розгалужена і кінців багато. Не треба ворожити або продзвонювати лінію для впізнання.

Основний етап

  1. Якщо в схемі передбачений рубильник, встановлюємо його першим.
  2. Монтуємо ввідний автомат.
  3. Встановлюємо нульову планку і підключаємо туди нульові робочі дроти, крім тих ліній, які будуть під'єднуватися через УЗО. Довжина дроту розраховується на підключення без натяжки. Тобто впритул не обрізаємо, але і великий хвіст теж не потрібен. Щиток повинен бути акуратним і зручним.
  4. Монтуємо електролічильник, якщо він встановлюється всередині квартири.
  5. Встановлюємо загальний протипожежний УЗО. Воно завершує вхідну групу з послідовно з'єднаних елементів (рубильник, ввідний автомат, електролічильник, УЗО).
  6. Монтуємо і з'єднуємо між собою по фазового дроту лінійні автомати. Спочатку закріплюємо їх на дін-рейку, а потім з'єднуємо шиною-гребінкою або перемичкою з дроту. З'єднання йде через верхні клеми вимикачів, нижні призначені для підключення кабелів навантаження, заздалегідь промаркованих.
  7. Встановлюємо і підключаємо лінійні УЗО на групи у вологих приміщеннях або під навантаження, що потребує додаткового захисту. Пристрій захисного відключення може бути встановлено на одну лінію, наприклад, до пральної машини. Або відразу на декілька груп в одній кімнаті — світло, розетки загальні і розетка для підключення особливої навантаження (обігрівач, тепла підлога). Лінійні автомати підключаються через УЗО, також додатково ставиться нульова шина на цю групу.
  8. Ставимо захисну заземлюючу шину і приєднуємо на неї всі дроти PE від кабелів навантаження. Якщо заземлюючого контуру немає, захисні дроти все одно треба підключити до заземлювальної шини, щоб роз'єднати робочий і захисний нуль для безпечної експлуатації квартирної проводки.
  9. Після монтажу і з'єднання всіх елементів між собою, шини N і PE, з навантажувальними проводами, підключаємо кабель живлення від під'їзного щитка. В однофазної мережі у нього будуть три жили (фаза L, нуль робочий N і нуль захисний РЕ). У трифазній мережі буде п'ять жив — три фазних, нульова та захисна. Провідники жив різного призначення пофарбовані в свої кольори, фазні в червоний, робочі нульові у синій, захисні в жовто-зелений.

    Фазна жила і нульова підключається до рубильника, якщо він є в схемі або до вступного автомата, PE провідник заводиться відразу на захисну шину. У вхідній групі фаза і нуль послідовно передаються від рубильника до загального УЗО, далі робочий нуль підключається до нульової шини, від якої розходиться по всім пристроям, фаза вводиться в перший з групових автоматів, які потім з'єднуються шиною-гребінкою по фазному контакту. На виходах автоматів фаза йде в навантажувальні проводу домашньої електромережі. В лініях з додатковими УЗО «роздача» фази і нуля йде через них, з використанням окремих нульових шин.

  10. Після підключення кабелю живлення, контакти ввідного автомата і клемники лічильника повинні відразу пломбуватися інспектором енергопостачальної організації.

Перед включенням рубильника для подачі напруги, майстер перевіряє все обладнання, кріплення кабелів, контакти і підтягує їх при необхідності. Зібрані ланцюжка передзвонюються і заміряються на опір ізоляції. Якщо все в нормі, на щит подається пробне напруга і включається тестова навантаження, для перевірки роботи елементів схеми.

Друкована схема підключення і маркування елементів і кабелів в щитку



Друкована схема спрощує і прискорює монтаж щита, але досвідчений електрик може обійтися і без неї при збірці. А от на майбутнє вона стане в нагоді іншому майстру і господареві квартири або будинку. На схемі позначені всі елементи і з'єднання, в самому щитку на обладнанні і проводах нанесена відповідна схемою колірна маркування та короткі описи, якщо дозволяє місце.

Якщо щит дуже компактний, елементи і кінці можна просто пронумерувати і додати до схеми роздруківку номерів з позначенням, що під яким номером знаходиться. Схему та пояснення до неї роздруковують на 1-2 аркушах і наклеюють на внутрішню сторону дверцят корпусу. Або зберігають десь під рукою, щоб швидко знайти при необхідності.

Увага! Чим докладніше буде схема, пояснення до неї і розшифровки, тим простіше буде обслуговувати щит.

Підводимо підсумки

Що робити, якщо стаття допомогла зрозуміти ази, але запитань з'явилося ще більше? Звертайтеся до нас! На монтажі, схемах електрощитів та їх начинці ми, як кажуть, вже не один пуд солі з'їли. Щедро ділимося професійними секретами на безкоштовних консультаціях і завжди допомагаємо нашим покупцям освоїти премудрості електрики!

Інші новини

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
